NGI Technologies

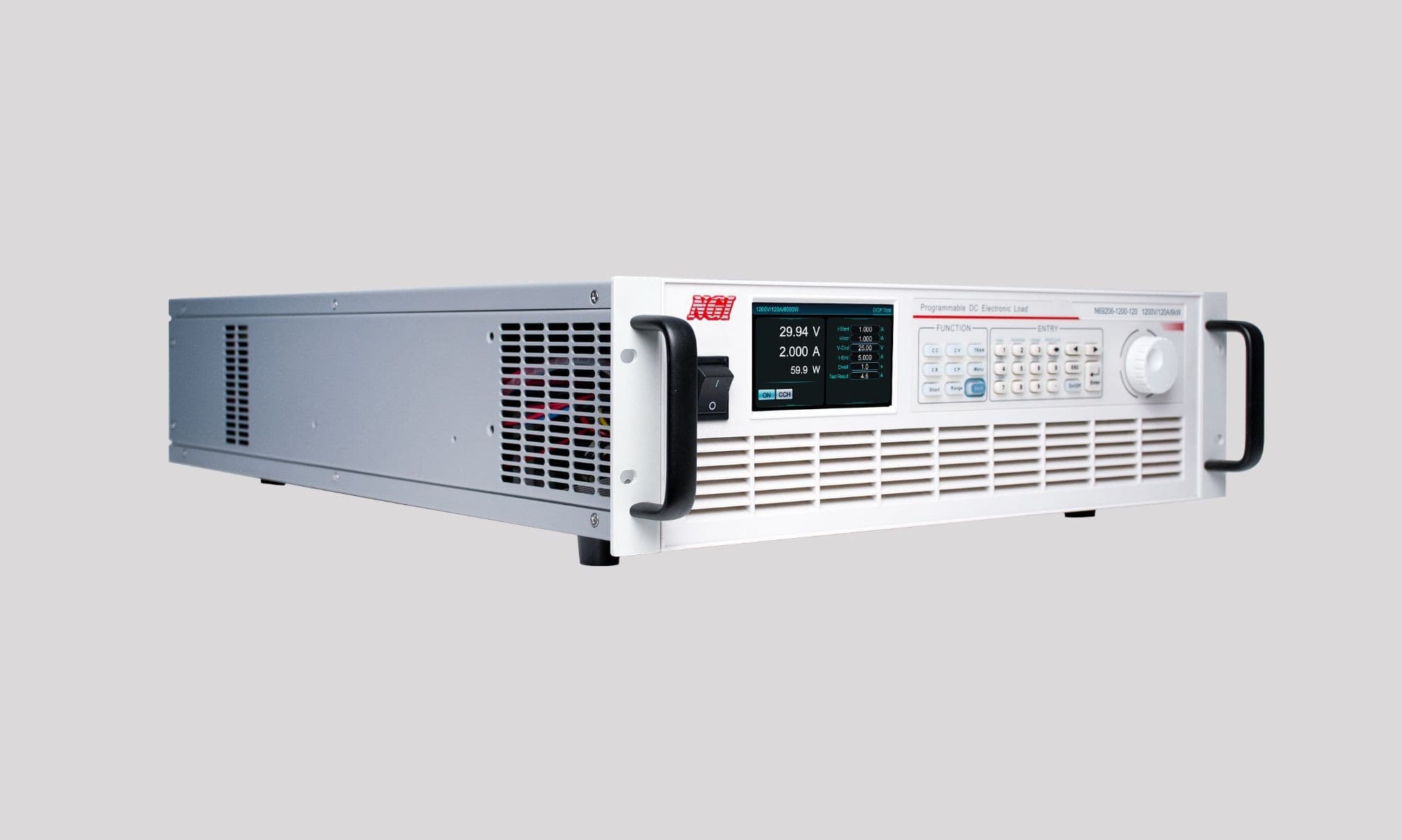

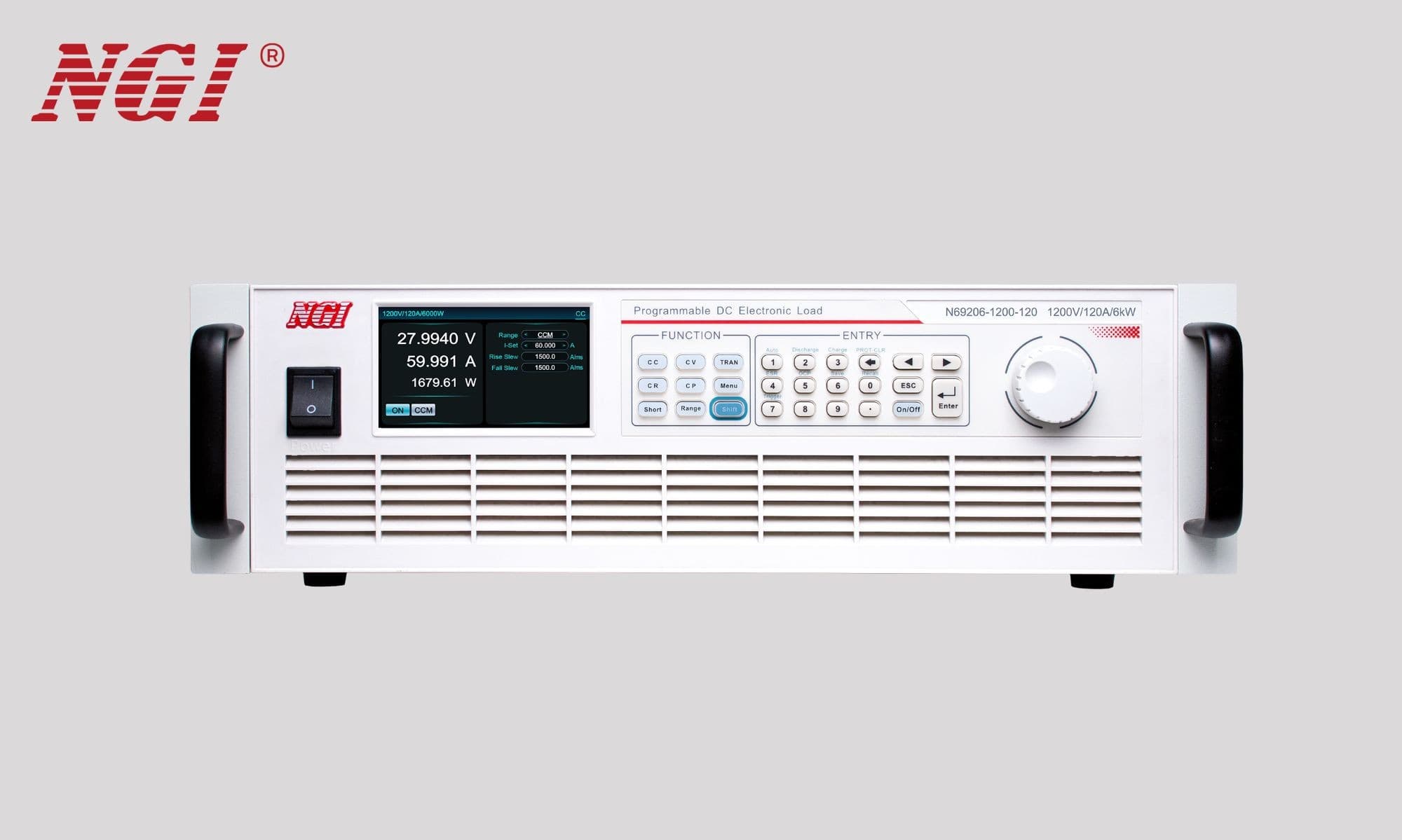

N69200

고성능 DC 전자부하

N69200 시리즈는 고신뢰성·고정밀·다기능 고성능 대전력 프로그래머블 DC 전자부하입니다. 150V, 600V, 1200V, 2400V의 4가지 전압 사양을 제공하며, 표준 19인치 3U 섀시 한 대로 최대 6kW를 구현합니다. 병렬 제어를 지원해 마스터+마스터, 마스터+슬레이브로 전력 확장이 가능하며, 전압·전류·전력·저항의 3-레인지 설계로 단일 장비에서 광범위한 측정 영역을 커버합니다.

견적 문의 이메일 문의

응용 분야

신에너지 분야 — 연료전지 스택·엔진, 리튬 배터리 팩, 슈퍼커패시터, 태양광 모듈 등
고전력 DC 전원 — 산업 전원, 서버 전원, 통신 전원 등
전력 전자 제품 — UPS, DC-DC 컨버터, OBC 등
전원 — 발전기 세트, ESS, DC 충전기 등
DC 대전력 디바이스 — 컨택터/릴레이, 자동차 고전압 액세서리 등

주요 특징

단독 입력 전력: 2~60kW, 3U/6kW 고전력 밀도
전압 범위: 0~150V / 0~600V / 0~1600V / 0~2400V
전류 범위: 최대 2500A
CV, CC, CP, CR 3-레인지 — 광범위한 측정
전류 측정 정확도: 0.04%+0.04% F.S.
전압 측정 정확도: 0.015%+0.015% F.S.
단시간(<3초) 1.6배 전력 부하 능력
조정 가능한 CV 루프 속도 — 다양한 전원과 매칭
전압·전류 샘플링 속도: 최대 500kHz
병렬 제어 — 마스터+마스터, 마스터+슬레이브 전력 확장

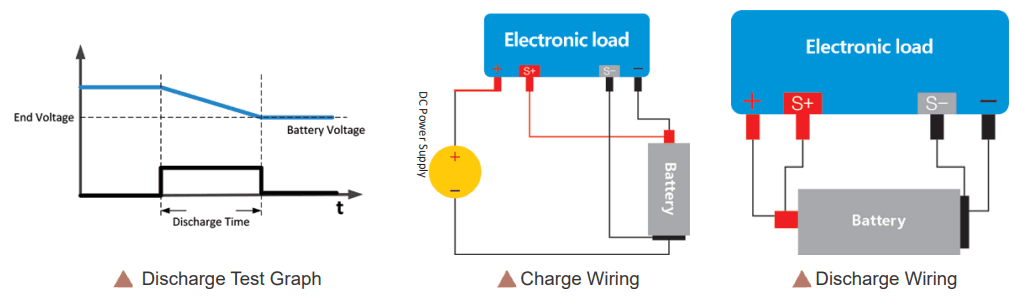

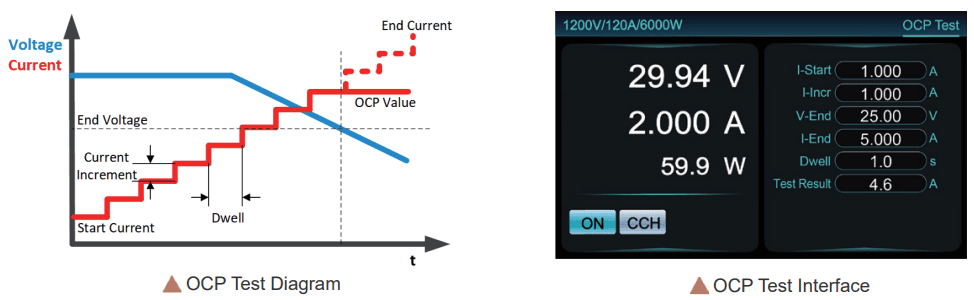

SEQ, 방전, 충전, OCP/OPP, 단락 시뮬레이션
동작 모드: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC
전류 모니터링 출력, 외부 프로그래밍 입력, 외부 트리거 입력, 10kHz 사인파 프로그래밍 입력
30kHz 고속 동적 모드, 동적 주파수 스윕
시간 측정 — 상승/하강 시간 정확도 10μs
임의 파형 부하 시험 (옵션) — 사인파 최대 20kHz, USB 메모리 import
ESR 시험 (옵션)
Soft on/off, 전류 진동 보호
다중 보호: OCP, OVP, OPP, OTP, 역접 검출
100조 파라미터 저장·빠른 호출
LAN/RS232/CAN 표준 + GPIB 옵션
MPPT 최대 전력점 추적 지원

기능 및 장점

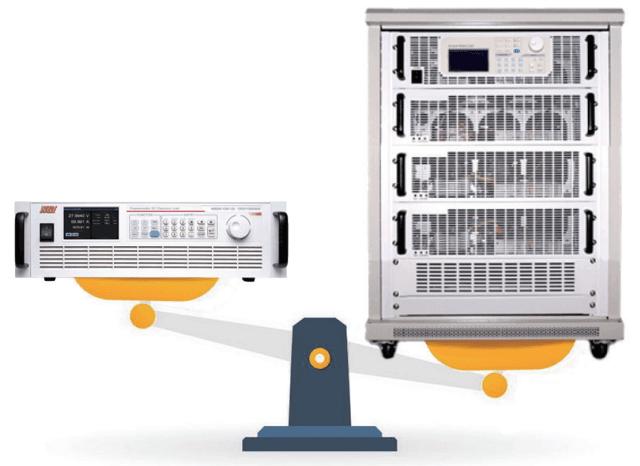

3U/6kW 초고전력 밀도

N69200은 고전력 밀도 설계로, 19인치 3U 섀시 한 대에 최대 6kW를 담아냈습니다. 부피와 무게는 기존 전자부하의 절반 수준 — 동일 전력의 기존 전자부하보다 작고 가볍습니다.

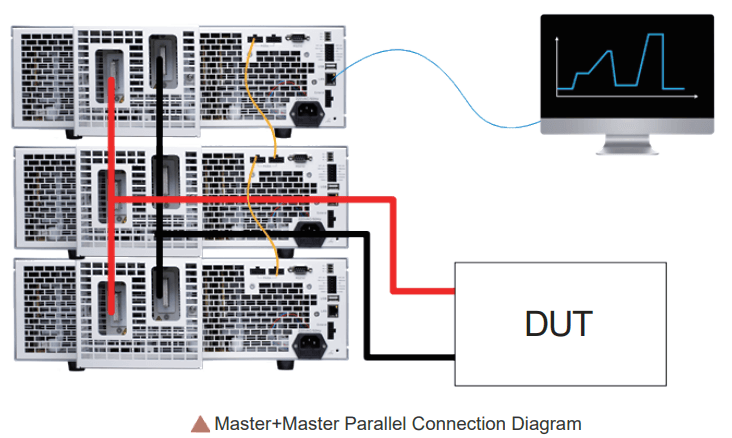

병렬 연결로 전력 확장

병렬 연결을 지원합니다. 더 큰 부하 전력이 필요할 때 동일 전압 사양 모델을 병렬(마스터+마스터, 마스터+슬레이브) 연결해 원하는 전류·전력을 구현하며, 사용자는 마스터에만 전류를 설정하면 슬레이브 전류가 자동 분배되어 운영이 단순해집니다.

다양한 동작 모드

기본 CC/CV/CP/CR 4모드 + CV+CC, CR+CC, CV+CR, CP+CC 4개 조합 모드를 지원합니다. CR+CC는 전원 기동 시험(과전류 보호 방지), CV+CR은 Von 설정 대체, CV+CC는 배터리 충전 동작 모드 전환 시뮬레이션에 활용됩니다.

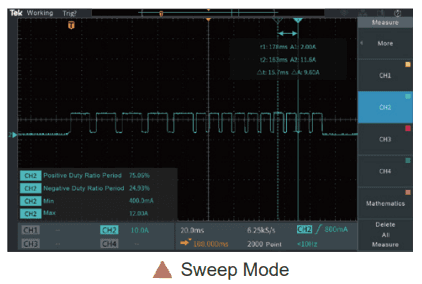

고속 동적 모드 + 동적 주파수 스윕

30kHz 동적 주파수 스윕과 프로그래머블 동적 모드(CCD 정전류, CVD 정전압, CRD 정저항, CPD 정전력)를 제공합니다. 프로그래머블 모드에서 고/저 레인지, 상승/하강 슬루레이트, 펄스 폭, 동작 모드를 자유 설정 가능. 동적 주파수 스윕 모드의 전압·전류 샘플링 속도는 500kHz, 부하 전류 주파수를 선형으로 변경(최대 30kHz)해 동적 주파수 부하 변동 중 DUT의 피크/밸리 전압과 발생 주파수를 측정합니다.
