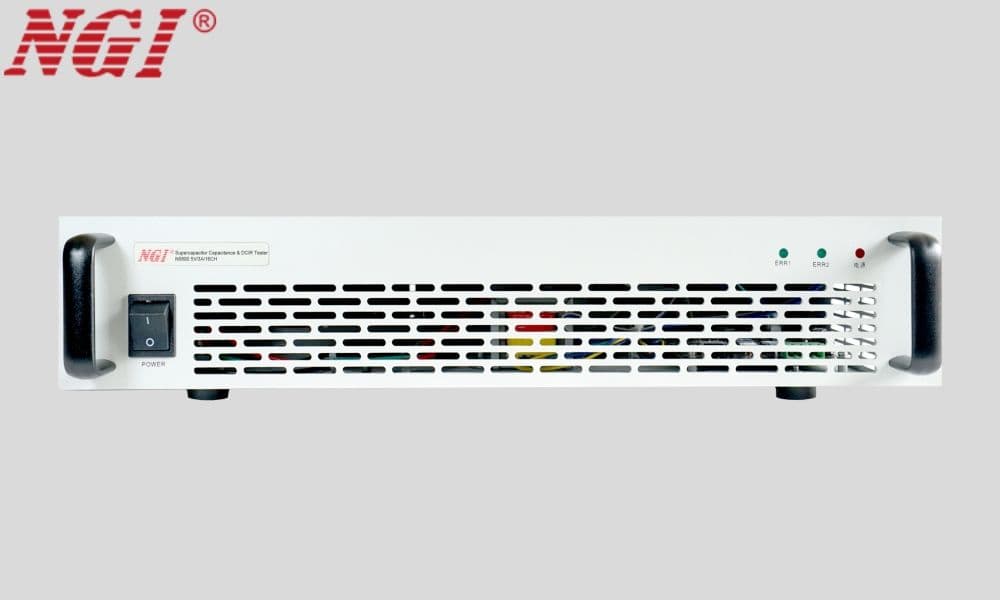

슈퍼커패시터·배터리 용량·DCIR 테스터
N5800 시리즈는 NGI가 슈퍼커패시터·배터리 R&D·양산을 위해 개발한 전용 장비입니다. 샘플링 속도가 최대 1ms이고 충전·방전 과정의 무중단 전환을 지원해, 충전 용량·방전 용량·충전 DCIR·방전 DCIR·에너지 변환 효율·사이클 수명 등 전기 파라미터의 고정밀 시험 요구를 완벽히 충족합니다. 6단계법, IEC62391, QC/T741 시험 표준을 지원합니다. 전용 PC 응용 소프트웨어는 커스터마이징을 지원해, 시험 절차에 맞춰 시험 파일을 사용자 정의할 수 있습니다. 결과는 데이터베이스에 저장되며 Excel·JPG 형식으로 출력됩니다.
주요 특징
- 전류 범위: 0-50A / 100A / 200A / 300A / 400A / 500A
- 전압 범위: 0-5V
- 파라미터 시험: CC 충전, CC 방전, CV 충전, 사이클 수명, 충전·방전 용량, DCIR 등
- 최대 1ms 샘플링 속도
- 충방전 무중단 전환
- 다기능 응용 소프트웨어 — 양산 분급 지원
- LED 인디케이터 — 채널 상태 표시
- 데이터 저장·분석
- LAN 인터페이스
응용 분야
- 슈퍼커패시터의 R&D·양산·품질 검사
- 슈퍼커패시터 소재 연구
- 기타 슈퍼커패시터 관련 분야
기능 및 장점
용량 시험
N5800은 슈퍼커패시터의 충전 용량·방전 용량을 측정합니다. CC 모드로 충전 또는 방전하면서 시간과 전압을 기록하고, 그 과정의 전압·시간 슬루레이트를 계산해 용량을 산출합니다. IEC 등 다양한 측정 표준에 따라 사용자가 전압·시간을 자유롭게 선택해 계산할 수 있습니다.

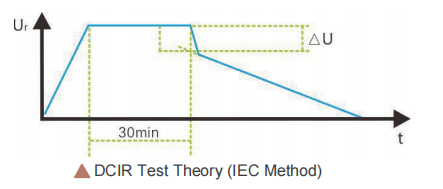

DCIR 시험
다양한 DCIR 시험 방식 — 멀티 펄스, 싱글 펄스, 충전→방전 전환, 6단계법, IEC 시험 — 을 모두 지원해 대부분의 사용자 요구를 충족합니다. NGI 핵심 기술이 어떤 시험 방식에서도 고정밀 결과를 보장합니다.

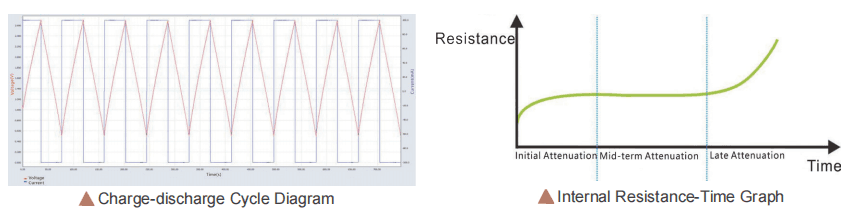

수명 시험
반복적인 충방전 과정에서 슈퍼커패시터의 물리적 파라미터를 측정하고 감쇠 곡선을 추출합니다. 파라미터와 곡선을 분석해 다양한 응용 환경·충방전 사이클·각 단계의 성능 지수에서 슈퍼커패시터의 예상 수명을 도출할 수 있으며, 결과는 소재·공정·보관 등 여러 단계의 개선에 활용됩니다.
4-와이어 센스
슈퍼커패시터 시험 중 대전류가 출력되어 리드선에 전압 강하가 발생, 측정 정확도에 영향을 줄 수 있습니다. N5800 시리즈는 4-와이어 센스 시스템으로 DUT 출력 단자에서 직접 전압을 취득해 전압 손실을 방지하고 측정 정확도를 보장합니다.

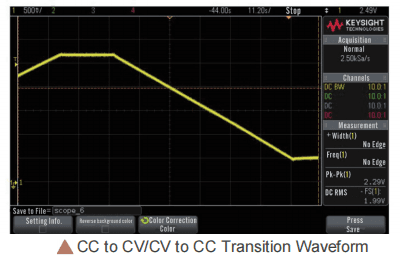

충전→방전 전환 시 빠른 응답
정밀 회로 설계로 충방전 전환을 빠르고 정확하게 수행합니다. CC 충전에서 CV 충전으로 전환할 때 과충전이 없어 DUT를 안전하게 보호합니다. CV 충전에서 CC 충전으로의 무중단 전환과 최대 1ms 샘플링 속도가 결합되어 QC/T 741, 6단계법, 충전→방전 DCIR 시험 요건을 모두 충족합니다.

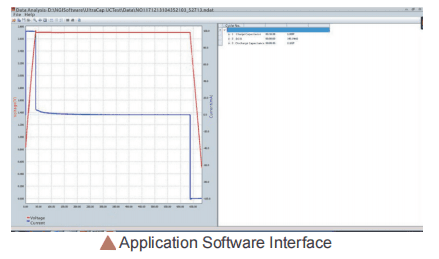

응용 소프트웨어
플랫폼 설계 기반의 N5800 소프트웨어는 사용자가 시험 절차를 자유롭게 커스터마이징할 수 있습니다. 전력 제한 회로와 빠른 응답으로 과전력 손상을 방지하고, 차폐 기술을 적용해 까다로운 시험 환경에서도 안정적으로 동작합니다. 오피스 형태의 인터페이스, 채널별 독립 표시, 전압·전류 파형 생성, 표 형식 결과 표시 등 전문 소프트웨어의 다기능성과 사용 편의성을 모두 갖췄습니다.
