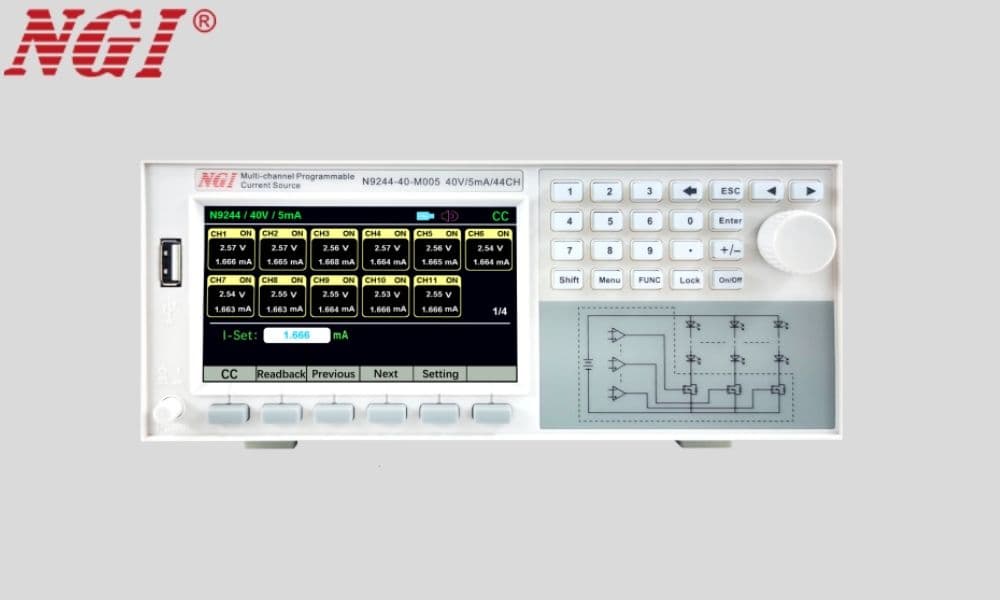

고정밀 다채널 프로그래머블 DC 전원
N9244 시리즈는 다채널·고집적·고성능 정전류 프로그래머블 전원공급장치입니다. 표준 ½ 19인치 2U 섀시에 44채널 정전류 소스 출력을 탑재했으며 데스크톱과 시스템 응용 모두에 적합합니다. 전압 사양은 40V, 정전류 5mA 출력을 지원하고 OFF 상태에서 누설전류가 없습니다. NGI는 표준 PC 소프트웨어를 제공해 대규모 시험과 LAN/RS232 통신 제어를 지원하며, 사용자는 시험 절차에 맞춰 2차 개발이 가능해 통합 시스템 시험에 편리합니다.
주요 특징
- 전압 범위 0~40V
- 전류 범위 0~5mA
- 전류 분해능 1μA
- 정전류 정확도 0.1%+20μA
- 전방위 보호 — 계측기·DUT 안전 확보
- 4.3인치 HD 컬러 화면 — 직관적 인터페이스
- 통신: LAN, RS232, 표준 MODBUS 프로토콜
- OFF 상태에서 누설전류 없음
- 고집적도 — 단일 장비 44채널
- 모듈러 아키텍처로 유지보수 편리
응용 분야
- Mini LED 발광 소자
- LED 램프 비드
- LED 라이트 바
- LED 칩
기능 및 장점
정전류 모드, 빠른 시험
기술 발전으로 LED 픽셀 간격이 더 줄어들고, Mini LED는 산업에 새로운 발전 공간을 제공하고 있습니다. Mini LED 칩 사이즈는 10μm 수준으로, 기존 사이드 엔트리 광원 디스플레이의 램프 비드 수요가 20~30개였다면 Mini LED 디스플레이는 수백~수천 개로 증가합니다. 시험 계측기의 채널 수도 더 많이 필요해집니다. N9244 시리즈는 원터치로 정전류 모드 진입과 전류 일괄 설정을 지원해, 44채널 동시 시험으로 시험 효율을 크게 높이고 양산 비용을 대폭 줄입니다.

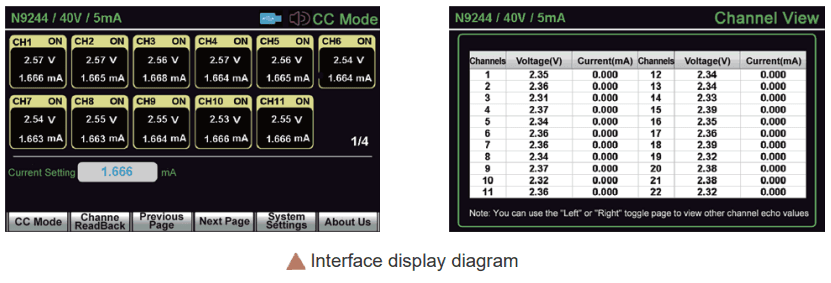

HD 컬러 화면, 모든 정보 한눈에
4.3인치 HD 컬러 화면을 적용해 측정 전압·전류, 설정 전류, 다단계 메뉴 정보를 표시합니다. 채널 간 측정 결과를 빠르게 전환할 수 있고, 22채널의 전압·전류 정보를 동시에 표시합니다. USB 메모리를 통한 빠른 화면 캡처와 시험 데이터의 실시간 저장도 지원합니다.
모듈러 설계 — 손쉬운 유지보수·확장
모듈러 설계로 단일 장비에 2개의 출력 인터페이스(각 22채널)를 갖췄습니다. 커스터마이징된 커넥터로 계측기 활용도를 크게 높일 수 있고, 기존 시험 장비 배선의 번거로운 작업을 크게 줄여줍니다.

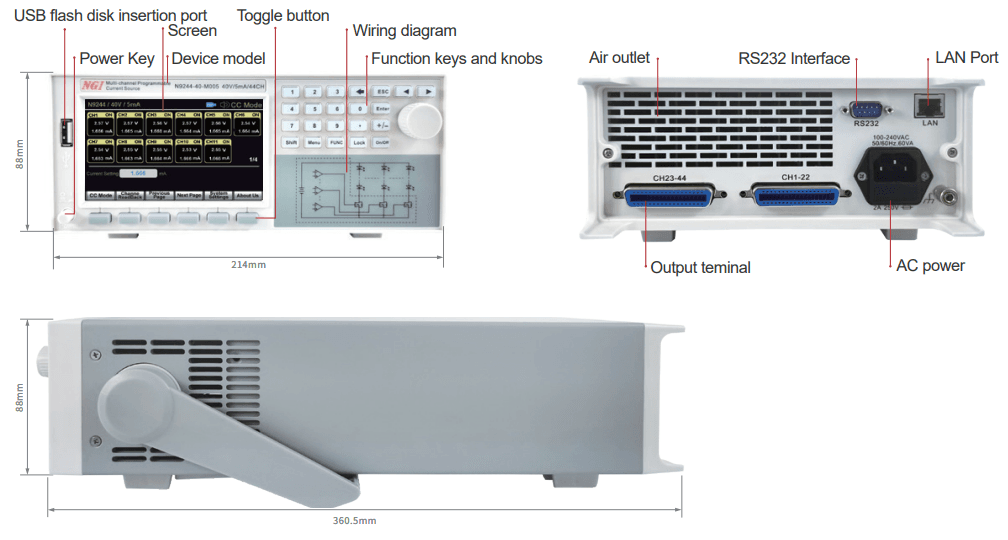

제품 외형
