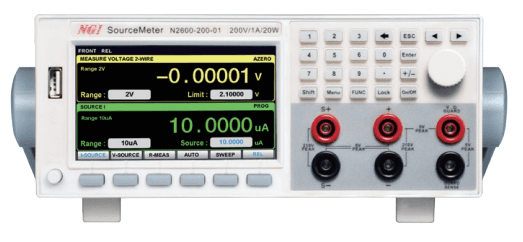

고정밀 소스 메저 유닛 (SMU)
N2600 시리즈는 NGI가 개발한 디지털 소스미터로, 고정밀 소스 기능과 고정밀 측정 기능을 하나의 장비에 결합했습니다. 전압 소스, 전류 소스, I/V/R 측정의 5가지 기능을 한 대로 통합하며, 200V~1μV / 1A~10pA / 200MΩ~10μΩ에 이르는 광범위한 측정 영역을 6½ 디지트 분해능으로 제공합니다. 기본 정확도는 100μV, 600pA, 300μΩ에 달합니다. 정전압원, 정전류원, 저항 측정, 스윕 모드, 신호 발생기, 동기 트리거, 함수 계산기 등을 내장했고 PC 응용 소프트웨어를 무료로 제공합니다. 통신, 반도체, 컴퓨터, 자동차, 의료 산업의 부품·모듈 특성 분석과 양산 시험에 폭넓게 활용됩니다.
주요 특징
- 5-in-1 (전압 소스 / 전류 소스 / I·V·R 측정)
- 고전압·고전류·펄스 전류 커스터마이징 가능
- SCPI 프로토콜 지원
- 사각파 출력 기능
- 기본 정확도 100μV / 600pA / 300μΩ
- LAN 포트, RS232 인터페이스
- 광범위 측정 영역 — 200V~1μV / 3A~10pA / 200MΩ~10μΩ
- 최대 샘플링 속도 100ksps
- Source/Sink 4-사분면 동작
- 2/4/6-와이어 저항 측정
- 전면 USB 포트 — 화면 캡처 저장 지원
- 2U / ½ 19인치 섀시 — 경량 휴대형 설계
- 4.3인치 LCD — 직관적인 운영 인터페이스
- 선형·로그 계단 스윕 모드 지원
기능 및 장점
5-in-1 (전압 소스 / 전류 소스 / I·V·R 측정)
표준 ½ 19인치 2U 섀시 안에 소스와 측정 회로를 하나로 통합해, 시험 시스템의 개발·구축·유지보수 시간을 크게 줄이고, 시험대 공간 절약과 도입 비용 절감을 동시에 실현합니다. N2600 SMU의 정밀 결합 특성은 별도 계측기 대비 큰 장점을 제공합니다 — 정확한 출력 전압·전류 소스를 공급하면서 동시에 전류·전압·저항을 측정하고, 빠른 응답으로 과부하·열폭주 등의 비정상 상황에서도 DUT를 보호합니다.
Source/Load 4-사분면 동작
전력 사분면은 전압을 X축, 전류를 Y축으로 표현한 다이어그램입니다. 1·3사분면에서는 전압과 전류가 같은 방향이고 SMU가 DUT에 전원을 공급(소스 모드)합니다. 2·4사분면에서는 전압과 전류가 반대 방향이고 DUT가 SMU로 방전, SMU는 들어오는 전류를 흡수해 환류 경로를 제공(싱크 모드)합니다.
I-V 특성 측정
DUT의 I-V 특성을 측정하려면 보통 고감도 전류계, 전압계, 전압 소스, 전류 소스가 필요합니다. 각 계측기를 프로그래밍·동기화·연결·측정·분석하는 과정은 복잡하고 시간이 많이 걸리며 시험대 공간도 많이 차지합니다. N2600 시리즈는 이 모든 시험을 단순화하고 시험대 공간 점유를 줄여줍니다. 4-사분면 동작으로 1·3사분면에서는 소스, 2·4사분면에서는 싱크(부하)로 전환하며, 어느 모드에서든 전압·전류·저항을 측정할 수 있어 재료 연구·전자·반도체 등 I-V 특성 분석에 이상적입니다.

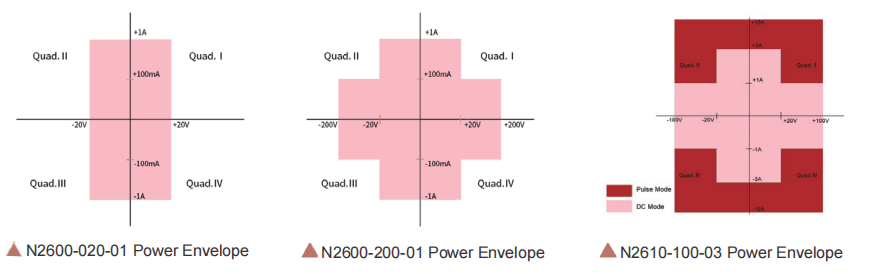

전력 엔벨로프
기존 매트릭스 전원공급장치와 달리, N2600은 동일 전력에서 사용자가 실제 필요에 맞춰 고전압·저전류 또는 저전압·고전류 출력을 선택할 수 있습니다. 사양 선택에 따라 Source/Sink 한계도 달라집니다. N2600-020-01: ±21V@±1.05A / N2600-200-01: ±21V@±1.05A, ±210V@±105mA / N2610-100-03: ±21V@±3.15A, ±105V@±1.05A, ±105V@±10.5A (펄스 모드).
선형·로그 계단 스윕
선형 계단 스윕(시작값에서 종료값까지 일정한 선형 단계로 이동)과 로그 계단 스윕(데케이드당 단계 수를 지정해 로그 스케일로 스윕) 모두 지원합니다. 함수 관계와 보호 지점을 설정한 뒤 자동 실행되어 시험 효율이 크게 향상되며, 단발 또는 연속 동작이 가능해 I/V·I/R·V/I·V/R 특성 분석에 이상적입니다.

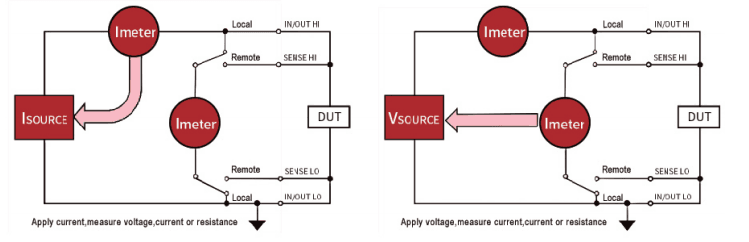

2/4/6-와이어 저항 측정
고정밀 디지털 멀티미터 기능을 통합해 고정밀 전압·전류 측정뿐 아니라 2/4/6-와이어 저항 측정도 지원합니다. 2-와이어는 측정 리드의 저항이 측정 대상 저항보다 충분히 작아 리드 전압 강하 손실을 무시할 수 있는 시험에 적합합니다. 4-와이어는 저저항 측정에 적합하고, 자동 보정 기능으로 리드 영향을 제거합니다. 6-와이어는 측정 저항이 다른 저항과 병렬 연결되어 영향받는 경우에 사용하며, PCB 상의 저항을 in-situ로 측정할 수 있습니다.
양산 시험 효율을 높이는 자동화
N2600 SMU는 고정밀 전압·전류 소스를 공급하면서 동시에 고정밀 측정을 수행해, 연결 변경이나 추가 장비 없이도 양산 시험 효율을 크게 끌어올립니다. 양산 응용의 처리량 요구를 충족하기 위해 다양한 빌트인 기능으로 복잡한 시험 시퀀스를 PC 제어나 GPIB 통신 없이 빠르게 실행합니다.

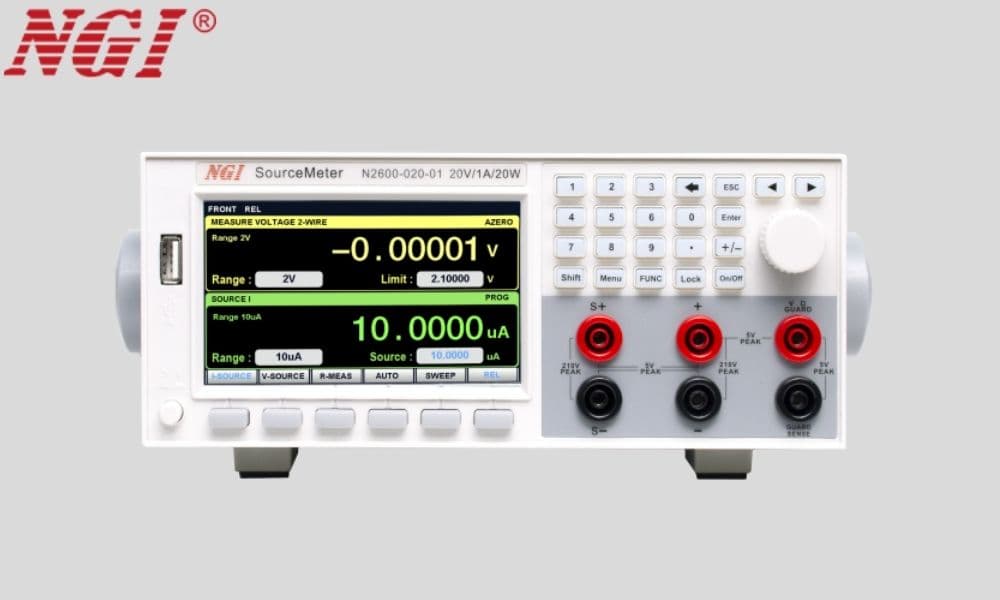

큰 LCD 화면
4.3인치 LCD를 탑재했습니다. 기존 VFD 화면 대비 저전력·소형·저복사 장점이 있고, 전문 인터페이스 디자인과 결합되어 사용이 쉬우며, 측정 결과 표시도 직관적이고 종합적입니다.

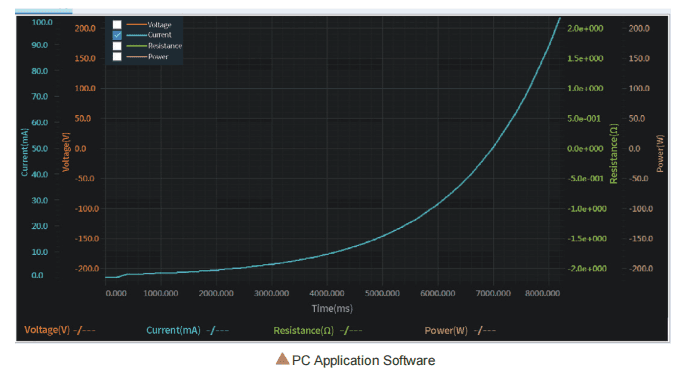

원격 제어로 시스템 통합 간편
다양한 시험 시나리오 요구를 충족하는 PC 응용 소프트웨어를 무료로 제공합니다. LAN 포트와 RS232 인터페이스, SCPI/Modbus 명령어를 지원해 시스템 통합이 손쉽습니다.
