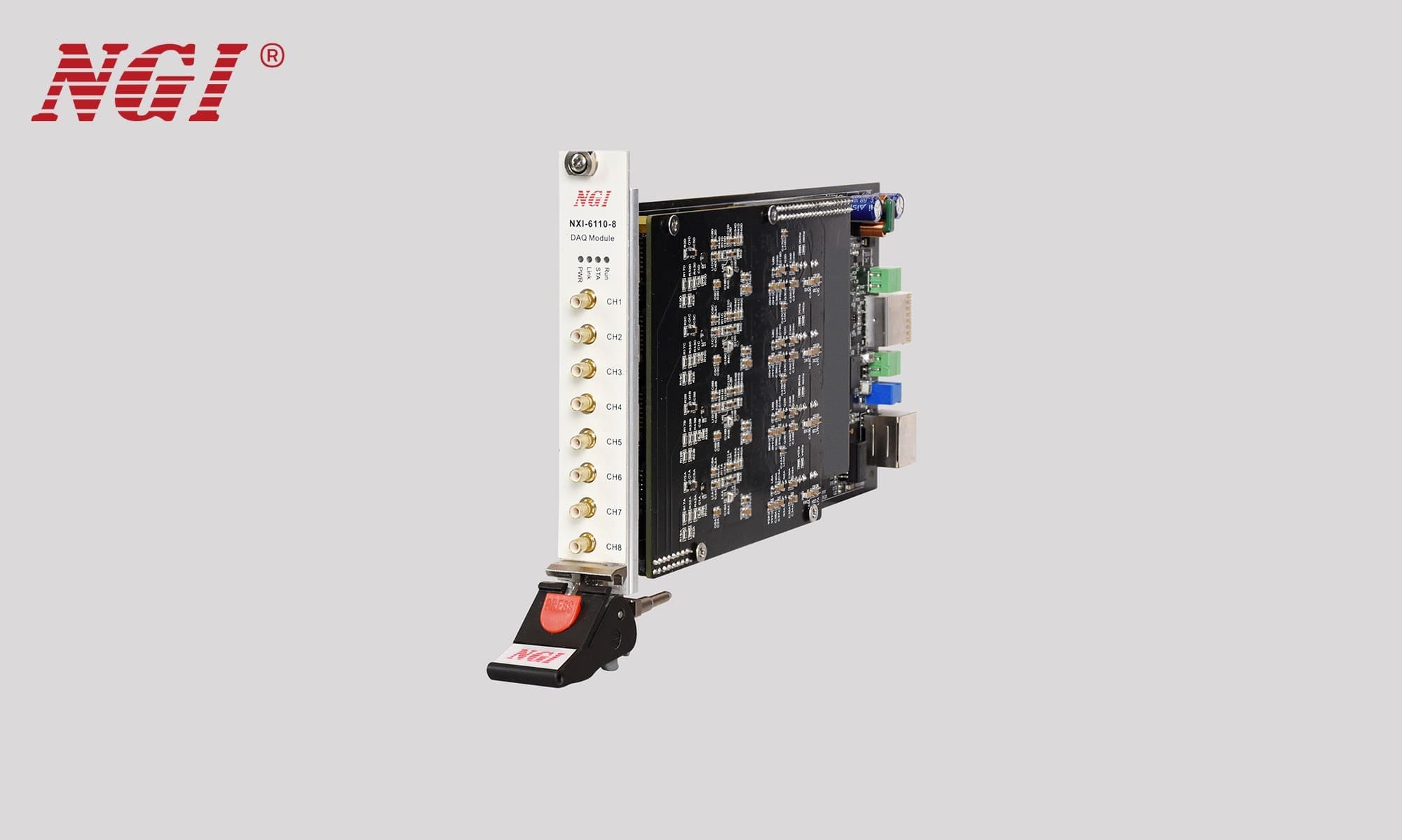

NXI-6110-8
고정밀 아날로그 입력 모듈
NXI-6110-8은 8채널 고정밀 데이터 수집 모듈입니다. 최대 ±60V 아날로그 신호를 100KS/s, 0.2mV 정확도로 수집할 수 있습니다. 외부 DC 고전압 분압기·전류 센서와 함께 사용하면 최대 2kV·±1000A 신호를 DC 전력 측정용으로 수집할 수 있습니다. 광범위 측정 영역, 고샘플링 속도, 강력한 통합·확장성으로 고전압 배터리 팩 시험, 태양광 인버터, HIL 시험 시스템 등에 적합합니다.
주요 특징
- 레인지: ±60V, ±10V, ±6V, ±1V, ±200mV — 8 절연 아날로그 입력 채널
- 채널당 최대 100KS/s
- DC 고전압 분압기·전류 센서와 호환 (옵션)
- 최대 측정 전압: 2000V; 최대 측정 전류: ±1000A
- 고절연 전압: 출력-접지 간 DC 1500V (CAT II)
- 다채널 동기 수집을 위한 트리거 기능
- NXI 데이터 수집·측정 시스템과 호환
- 내부/외부 클럭 소스 선택
- 수집 메모리 용량: 4MB×8
- 단일 모듈·단일 슬롯 — NXI-F1000 섀시 또는 단독
- 12V DC 전원 — LAN/CAN 통신으로 개별 제어
- Modbus-RTU, SCPI, CANopen 프로토콜
