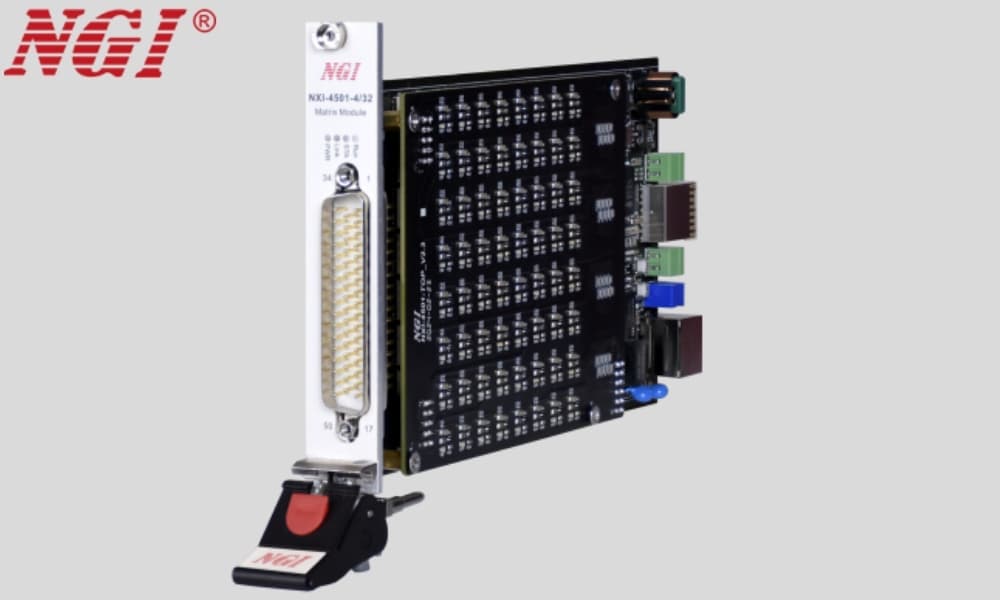

NXI-4501-4/32
매트릭스 스위치 모듈
NXI-4501-4/32는 128노드 매트릭스 스위치 모듈로 단극 스위치와 32×4 구성을 갖췄으며, 고전력 신호 용량 최대 2A/60W를 제공합니다. 행과 열의 각 교차점에 스위치가 있어, 스위치 OFF 상태에서 임의 열을 임의 수의 행에, 임의 행을 임의 수의 열에 연결할 수 있습니다. AC/DC 전압·전류 신호 측정 등 다양한 시나리오에 폭넓게 활용되어 시스템 시험에 이상적입니다.
주요 특징
- 토폴로지 구조: 1-와이어 32×4 매트릭스
- 최대 250V AC / 300V DC, 2A
- 최대 스위칭 전력: 62.5VA / 60W
- 스위칭 동작 시간: <3ms
- 스위치 대역폭: 10MHz
- DC 패스 저항: <0.5Ω
- 기계적 수명 5×10⁷회
- 단일 모듈·단일 슬롯 — NXI-F1000 섀시 또는 단독
- 12V DC 전원 — LAN 통신
- Modbus-RTU, SCPI, CANopen 프로토콜
응용 분야
- 데이터 스캐닝 수집
- 다중 전기 신호 측정
- 통합 시험 시스템
- 전자 양산 시험
