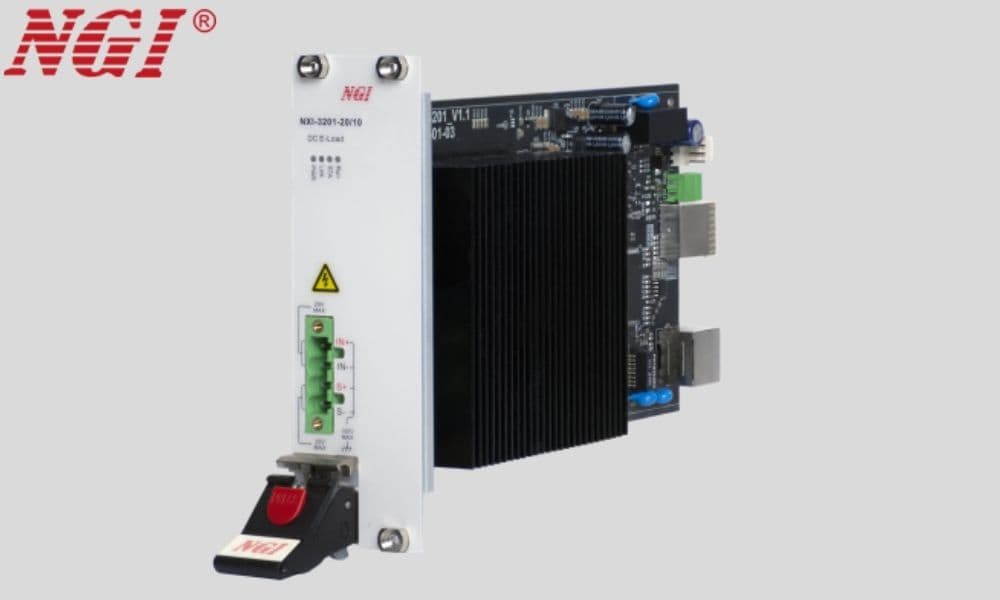

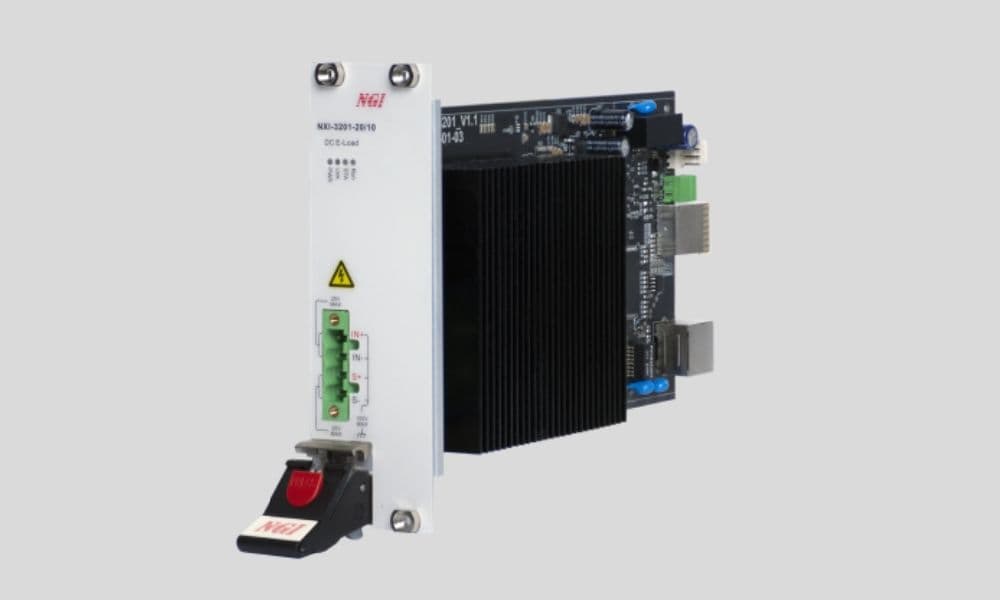

NXI-3201
프로그래머블 DC 전자부하 카드
NXI-3201 시리즈는 NGI가 개발한 고정밀·고집적·풀 기능 모듈러 프로그래머블 DC 전자부하입니다. NXI 아키텍처 기반의 통합 응용 전용 설계로 CC/CV/CP/CR/LED 등 동작 모드와 OCP/OVP/OPP/OTP 등 다중 보호를 지원합니다. 저전력 스위칭 전원, DC/DC 컨버터, LED 전원, 자동차 전장, 연구·교육 등 다양한 분야에 폭넓게 활용됩니다.
주요 특징
- 전력 범위: 20W / 25W / 50W
- 전압 범위: 0~20V / 0~60V / 0~100V
- 전류 범위: 0~1A / 0~5A / 0~10A
- CC, CV, CP, CR 모드별 듀얼 측정 레인지
- 동기 부하로 다채널 전원 시험에 편리
- 다중 시험 모드: CC/CV/CR/CP/CCD/CVD/CPD/CRD/LED
- 전압·전류 상승/하강 슬루레이트 편집, 회로 루프 응답 속도 조정
- OCP/OPP/단락 시뮬레이션
- SEQ 시험, 자동 시험, Von/Voff
- 단일/듀얼 슬롯 — NXI-F1000 섀시 적용
- 12VDC 전원 — LAN 통신으로 개별 제어
- SCPI/Modbus-RTU 프로토콜, 외부 트리거
응용 분야
- 저전력 전원 시험 — AC/DC, DC/DC 컨버터, LED 전원, 통신 전원 등
- 자동차 와이어링 하니스, 커넥터, 퓨즈, 릴레이 등 시험
- 리튬 배터리·축전지 등 방전 시험
기능 및 장점

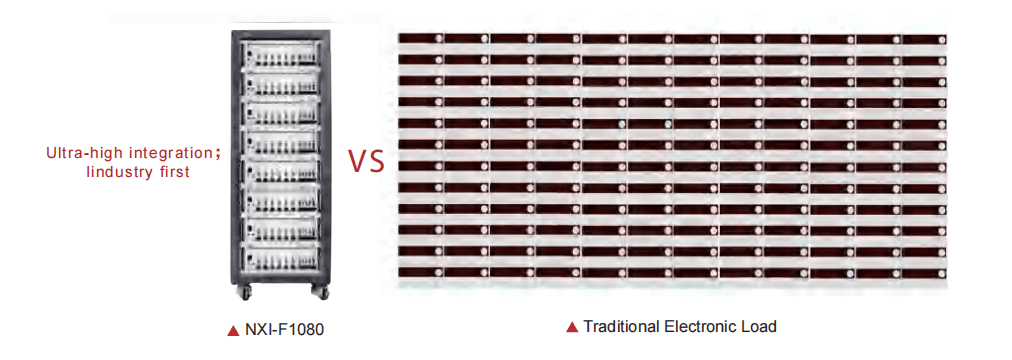

초고집적 — 4U 섀시 최대 16채널
LED 라이트 시뮬레이션 — LED 구동 전원 시험
전자부하의 LED 시뮬레이션 기능 — 그림처럼 LED 등가 회로는 저항 Rd + 전압 소스 Vf 직렬 연결로, I-V 곡선이 동작점(Vo, Io)에서 실제 LED의 비선형 I-V 곡선 접선과 같습니다. NXI-3201의 빌트인 LED 모드로 LED 전원 시험 효율을 끌어올립니다.
OCP(과전류 보호) 시험
OCP 시험에서 NXI-3201은 CC 모드 부하로 DUT 전압이 종료 전압보다 낮은지 확인합니다. 낮으면 현재 부하 전류를 결과로 기록하고 입력 차단. 그렇지 않으면 종료 전압 이하 또는 최대 부하 전류 도달까지 부하 전류를 증가시킵니다.
