N1200P-30
전해조 전압 모니터
N1200P-30 전해조 전압 모니터는 NGI가 수전해 장비 R&D·양산을 위해 개발한 전용 제품입니다. 컴팩트한 사이즈, 고집적도, 고신뢰성, 빠른 데이터 전송 특성을 갖췄습니다. 단일 장비로 최대 160채널을 지원하며, 캐스케이드 모드로 더 많은 채널의 동시 측정도 가능합니다. 전압 측정 범위는 -3V~+3V이고, 100M 이더넷 통신을 통해 160채널 전체의 실시간 데이터를 단 10ms 이내에 업로드합니다.
주요 특징
- 전압 측정 범위: -3V~+3V
- 전압 측정 정확도 1mV
- 고속 데이터 전송 — 160채널 전체 10ms 이내
- 100M 이더넷 통신
- 고집적도 — 단일 장비 최대 160채널
- 표준 Modbus 프로토콜 — PLC 등 제어 시스템 통합 용이
- 표준 19인치 1U 섀시 — 랙 설치 간편
- 20m 장거리 케이블 전압 측정 지원
- AC 220V / DC 24V 전원 공급
기능 및 장점
단일 장비로 160채널 전압 모니터링
19인치 1U 표준 섀시에 160채널을 통합했습니다. 더 많은 채널이 필요할 때는 여러 대의 N1200P-30을 병렬 운영해 동시 측정할 수 있어, 공간 절약과 운영 편의성을 동시에 확보합니다.
160채널 데이터 업데이트 10ms
초고속 샘플링과 빠른 전송 속도로, 160채널의 데이터 수집·업데이트가 10ms 이내에 완료됩니다. 샘플링 주기는 10ms~1s 범위에서 자유 설정 가능합니다.

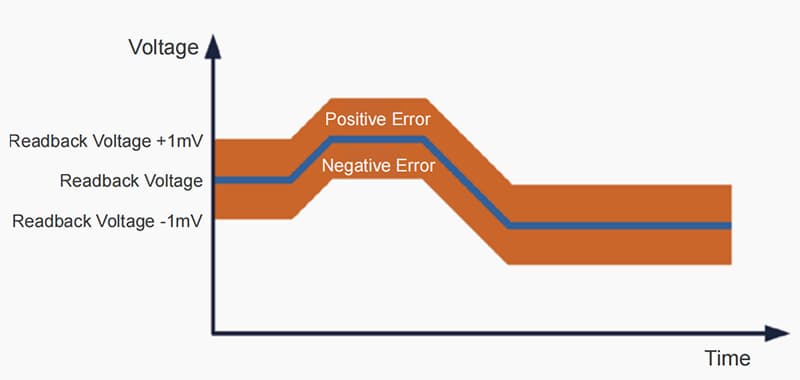

전압 측정 정확도 1mV
안정적인 검출 회로로 ±1mV의 정확도를 구현해 실시간 고정밀 측정을 지원합니다. -20°C ~ 65°C 폐쇄형 전기 캐비닛 운영을 지원하며, 전압 정확도는 ≤50ppm/°C로 특수 환경에서도 안정적으로 활용 가능합니다.

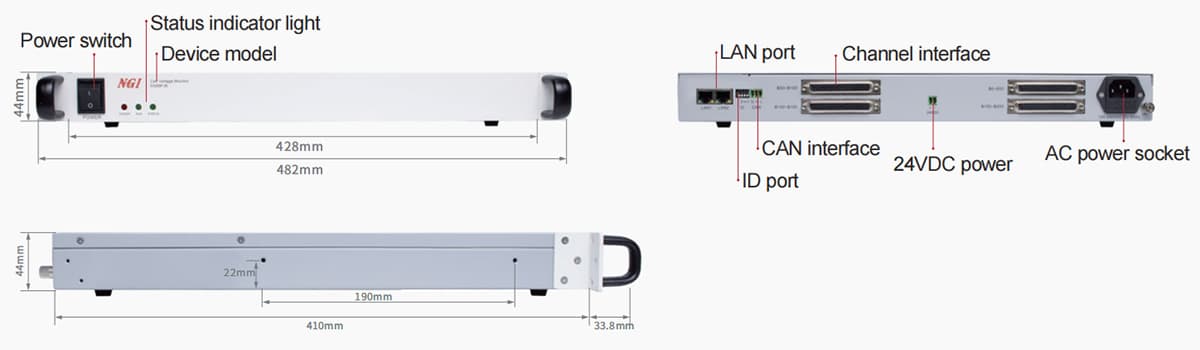

제품 외형
