N1200 시리즈
셀 전압 모니터
N1200 시리즈 셀 전압 모니터는 NGI가 연료전지 R&D·양산 현장을 위해 특별히 개발한 제품입니다. 컴팩트한 사이즈, 고집적도, 고신뢰성, 빠른 데이터 전송이 특징입니다. 단일 장비로 최대 200채널을 지원하고, 캐스케이드 모드로 더 많은 채널을 동시 측정할 수 있습니다. 전압 측정 범위는 -5V ~ +5V로 연료전지의 전압 범위를 완전히 커버하며, 100M 이더넷 통신으로 200채널 전체의 실시간 전압 데이터를 50ms 이내에 업로드합니다.
주요 특징
- 전압 측정 범위: -2.5V~+2.5V / -3V~+3V / -5V~+5V
- 전압 측정 정확도: 1mV, 2mV
- 고집적도 — 단일 장비 최대 200채널
- 고속 데이터 전송 — 200채널 전체 50ms 이내
- 100M 이더넷 통신
- 표준 Modbus 프로토콜 지원 — PLC 등 제어 시스템과의 통합 용이
- 컴팩트한 표준 19인치 1U 섀시 — 랙 마운트 편리
응용 분야
- 연료전지 셀 전압 모니터링
- 배터리 셀 전압 모니터링
기능 및 장점
단일 장비로 200채널 전압 모니터링
N1200 CVM은 19인치 1U 표준 섀시에 200채널을 통합했습니다. 더 많은 채널이 필요한 경우 여러 대의 N1200을 병렬 운영해 동시 측정할 수 있어, 시험 공간을 절약하면서 운영 편의성을 동시에 확보합니다.

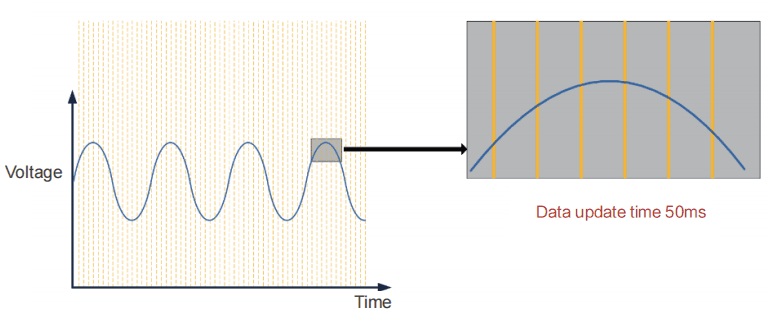

200채널 데이터 업데이트 50ms
초고속 샘플링 속도와 빠른 전송 속도 덕분에, 200채널의 데이터 수집부터 업데이트까지 단 50ms 이내에 완료됩니다.
전압 측정 정확도 1mV
안정적인 검출 회로를 통해 ±1mV의 정확도로 연료전지 전압을 측정해, 단일 셀 단위의 실시간 고정밀 검출이 가능합니다. 온도 계수는 50ppm/°C로 매우 낮아, 10°C 변화에서도 오차가 0.05% 이하로 유지되어 다양한 환경에서 정밀도를 안정적으로 유지합니다.
