응용 분야
- R&D 실험실
- 자동차·항공 전자
- ATE 시험 시스템
- 산업용 DC/DC 컨버터
- 소형 DC 모터
주요 특징

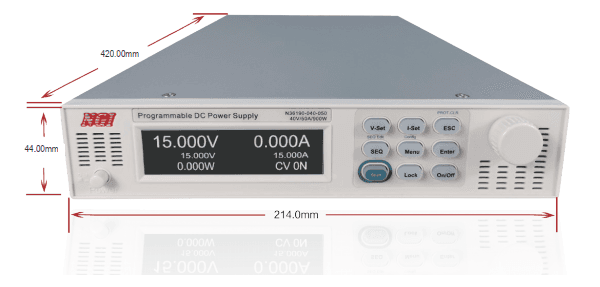

- 1U 높이 + 하프 19인치 폭 — 와이드 레인지·고전력 밀도
- 최대 출력 전력: 900W
- 리모트 센스
- SEQ 시험 기능
- 외부 아날로그 프로그래밍 제어
- 다중 보호: OVP, OCP, OPP, OTP, 단락
- CC&CV 우선순위 기능
- 배터리 충전 시험·내부 저항 시뮬레이션
- 기동 후 자동 실행 — 실행 지연 시간 편집
- 모듈러 설계 — 다채널 조합 편리

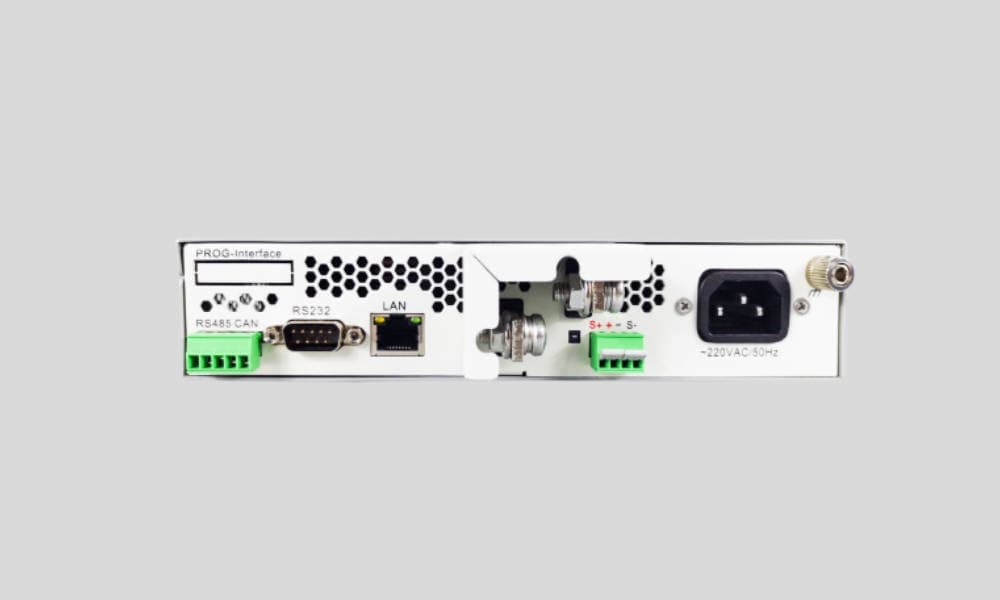

- 다중 통신: LAN/CAN/RS232/RS485
기능 및 장점
초컴팩트·고성능

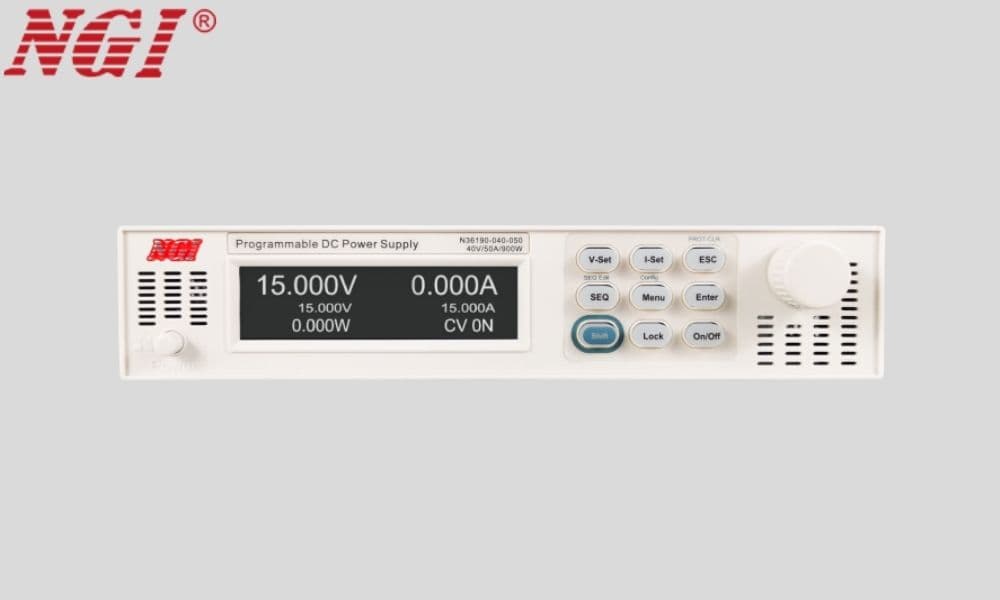

N36100 시리즈는 1U 하프 19인치에 불과하지만 최대 출력 전력 900W를 자랑합니다. 다양한 시험 기능, 다중 보호, 와이드 레인지로 N36100을 다양한 응용에 활용할 수 있습니다.
CC&CV 우선순위 기능

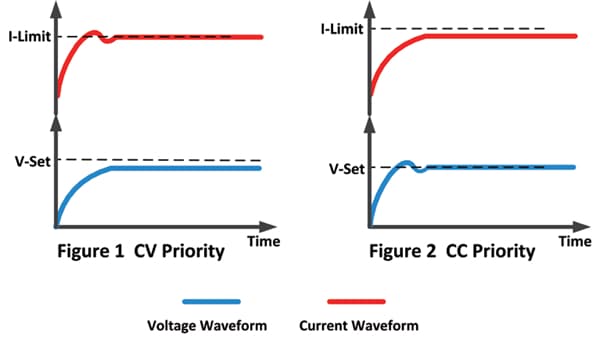

전압 제어 루프 또는 전류 제어 루프 우선을 선택할 수 있어 DUT마다 최적의 시험 모드를 채택해 보호합니다. 그림 1처럼 저전압 프로세서나 FPGA 코어에 전원 공급할 때 전압 오버슈트를 줄여야 하면 전압 우선 모드로 빠르고 부드러운 전압 상승을 얻습니다. 그림 2처럼 배터리 충전 같은 저임피던스 시험에서는 전류 우선 모드로 빠르고 부드러운 전류 상승을 얻습니다.
OLED 화면
OLED 화면은 컴팩트한 사이즈, 저전력, 고휘도, 고발광 효율의 장점을 갖췄습니다.
SEQ 시험
N36100의 SEQ는 최대 200스텝을 지원합니다. 출력 전압·전류·전압 슬루레이트·전류 슬루레이트·단계별 dwell time을 자유 설정할 수 있습니다.
내부 저항 시뮬레이션
전압과 내부 저항 값을 설정할 수 있습니다. 출력 전류에 따라 출력 전압이 설정 저항만큼 감소합니다. 이를 활용해 2차 배터리, 연료전지, 슈퍼커패시터의 내부 저항을 손쉽게 시뮬레이션할 수 있습니다.
