응용 분야
- 충전소·자동차 충전기
- 대전류 릴레이
- DC-DC 전원, 서버 전원
- 에너지 저장 시스템
- 통신 전원 커패시터 모듈, 배터리 팩
주요 특징
- 전력 범위: 2.4kW ~ 14.4kW
- 전압 범위: 150V / 600V / 1000V
- 동작 모드: CC/CV/CR/CP
- 하드웨어 기반 CR/CP 기능
- 충전 시험, 방전 시험, OCP 시험
- 고전력 밀도 — 공간 점유 최소화
- 상승·하강 슬루레이트 편집
- Von/Voff 편집
- 트랜지언트 과전력 부하 능력
- SEQ — 100조, 파일당 50스텝
- 종합 MOS 보호
- 다중 보호: OCP, OVP, OTP, OPP, 역극성 경고
- 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링, 원격/로컬 트리거

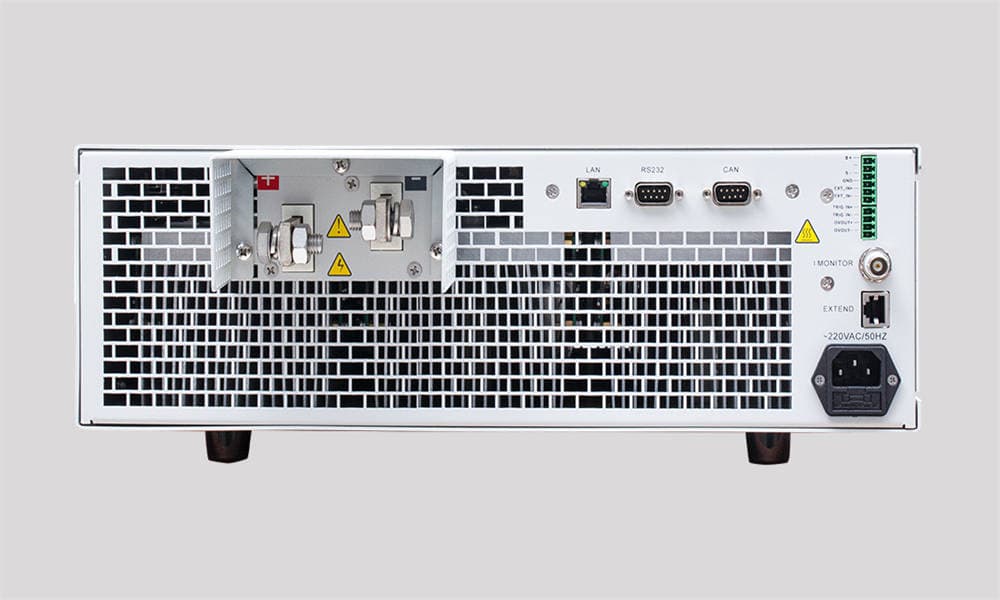

- 다중 통신: LAN/RS232/CAN
기능 및 장점
고신뢰성 설계
N68000은 종합 MOS 보호 회로를 갖췄습니다. MOS가 얼마나 손상되든 정·부극 단락이나 정극과 제어 회로 단락이 발생하지 않으며, 일부 MOS 손상이 다른 MOS의 손상을 가속하지 않아 지속 사용이 가능합니다. 분산형 설계로 전력 모듈 교체·추가가 쉬우며, 유지보수와 전력 확장이 편리합니다. 전력 제한 회로와 빠른 응답으로 과전력 손상을 방지하고, 차폐 기술로 까다로운 시험 환경에서도 안정 동작합니다.
단락 기능
N68000은 수동(Manual)·잠금(Lock) 두 가지 단락 모드를 지원합니다. Manual: Short 버튼을 누르고 있는 동안만 단락 — 디버깅·R&D에 적합해 오조작에 의한 측정 사고를 방지. Lock: Short 버튼을 누르면 단락 유지, 다시 누르면 해제 — 장시간 단락 시험에 적합.

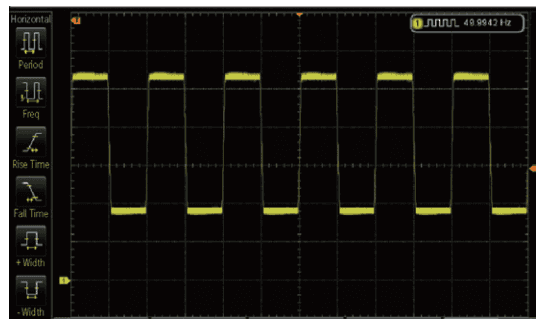

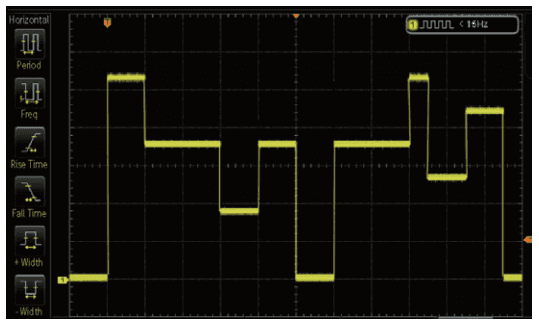

동적 모드
Continuous, Toggle, Pulse 3가지 동적 모드를 제공합니다. 동적 속도 최대 20kHz로 조정 가능하며, 전원 트랜지언트 성능, 배터리 보호회로 보호 성능, 배터리 펄스 충전 시험에 자주 활용됩니다.
트랜지언트 과전력 부하 능력
트랜지언트 고전력 응용에서 사용자가 최대 전력 기준으로 모델을 선택할 필요가 없습니다. DC 모터 기동 시뮬레이션을 예로 들면, 기동 시 트랜지언트 전력은 보통 정격 전력의 수 배에 달합니다. 전원의 트랜지언트 과부하 성능과 전력 배터리의 트랜지언트 고전력 방전을 시험할 수 있습니다.
외부 프로그래밍
외부 아날로그 입력으로 부하 전압·전류를 제어할 수 있습니다. 외부 프로그래밍 인터페이스의 0-10V 입력이 부하의 0~풀스케일 출력에 대응합니다.
전류 모니터링
전류 모니터링 출력 단자의 0-10V 아날로그 출력이 0~풀스케일 전류에 대응합니다. 전압계나 오실로스코프로 전류 변동을 모니터링할 수 있습니다.

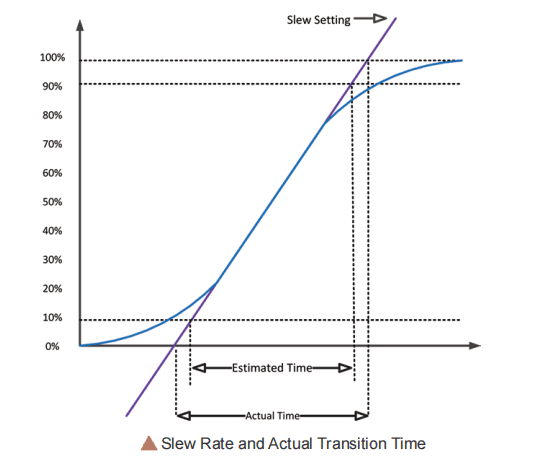

프로그래머블 슬루레이트
상승·하강 슬루레이트를 설정해 오버슈트를 방지하고 다양한 시험 요구를 충족합니다. 변환 슬루는 N68000 부하 메인 값 변경 시의 전류·전압 트랜지션 속도를 정의하며, 슬루를 최댓값으로 설정하면 메인 값과 트랜지언트 값 사이 트랜지션 시간이 최소가 됩니다.
