N67000

고속 프로그래머블 DC 전자부하

N67000 시리즈는 고신뢰성·고정밀·다기능을 갖춘 초고속 프로그래머블 DC 전자부하입니다. 600W/1200W/1800W 3가지 사양을 제공하며, 표준 19인치 2U 섀시에 최대 1.8kW를 담아냈습니다. 병렬 제어와 마스터+슬레이브 구성을 지원해 전력 확장이 가능하고, 전압·전류·전력·저항의 3-레인지 설계로 광범위한 측정 영역을 단일 장비에서 커버합니다. 단일 장비 부하 속도 최대 60A/μs, 병렬 시 100A/μs를 초과하는 슬로프와 8가지 동작 모드, SEQ·동적 시험·방전·충전·OCP/OPP·단락·DCIR(옵션)·AC 임피던스·임의 파형 부하 시험 등을 모두 제공합니다. 로컬·원격 제어, LAN/RS232/CAN, USB HOST(파형 import), 디지털 I/O, 아날로그 I/O 표준, GPIB 옵션을 갖춰 센서, AI 칩, 고속 SMPS, 서버 전원, 연구 실험 등 다양한 시험 시나리오에 적합합니다.

견적 문의 이메일 문의

응용 분야

서버 전원, UPS, 통신 전원 시험
센서·AI 칩 시험
연료전지·전력 배터리·납축전지 방전 시험
전력 전자 부품 시험
퓨즈·릴레이 에이징 시험

주요 특징

단독 전력 범위: 600W / 1200W / 1800W
전류 범위: 0~120A / 0~240A / 0~360A
CV, CC, CP, CR 3-레인지 — 광범위 측정
SEQ, 방전, 충전, OCP/OPP, 단락 시뮬레이션
8가지 동작 모드: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC
프로그래머블 보호: OCP, OVP, OPP, OTP, 역접 검출
시간 측정 — 상승/하강 시간 정확도 1μs
100조 파라미터 저장 — 빠른 호출
MPPT 최대 전력점 추적 지원
DCIR 시험 (옵션)
LAN/RS232/CAN 표준 + GPIB 옵션
전압 측정 정확도: 0.05%+0.05%F.S.
전류 측정 정확도: 0.1%+0.1%F.S.

기능 및 장점

초고속 응답 — μs급 부하 능력

단일 장비 60A/μs 전류 부하 속도, 다중 병렬 시 100A/μs 초과 슬로프로 센서, AI 칩, 고속 SMPS 등의 시험 요구를 충족합니다. 전원 시험에서 전원이 부하 변동에 빠르게 출력을 조정할 때 빠른 응답 능력이 시험 결과의 정확성을 보장합니다. 시험 시스템에서 N67000은 실제 동작 조건의 부하 변화를 더 정확히 시뮬레이션해 더 현실적인 시험 환경을 제공합니다.

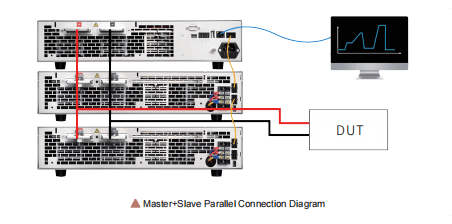

병렬 연결로 전력 확장

마스터+슬레이브 + 능동 전류 분배 방식의 병렬 연결을 지원합니다. 더 큰 전력이 필요할 때 동일 전압 사양 모델을 병렬(마스터+슬레이브) 연결해 원하는 전류·전력을 구현하며, 사용자는 마스터에만 전류를 설정하면 슬레이브 전류가 자동 분배되어 운영 단계가 단순해집니다.

다양한 동작 모드 — 다양한 시험 시나리오

기본 CC/CV/CP/CR 4모드와 CV+CC, CR+CC, CV+CR, CP+CC 4개 조합 모드를 지원합니다. CR+CC는 전원 기동 시험에 적합(과전류 보호 방지), CV+CR은 Von 설정 대체, CV+CC는 배터리 충전 동작 모드 전환을 시뮬레이션합니다.

고속 동적 모드 + 동적 주파수 스윕

고속 동적 모드로 전원의 동적 부하 동작을 시뮬레이션해 DC 전원의 동적 특성을 시험합니다. 동적 주파수 스윕과 프로그래머블 동적 모드(CCD 정전류 동적, CVD 정전압 동적, CRD 정저항 동적, CPD 정전력 동적)를 제공하며, 프로그래머블 모드에서 고/저 레인지, 상승/하강 슬루레이트 등을 자유롭게 설정할 수 있습니다.
