N62100

프로그래머블 DC 전자부하

N62100 시리즈는 고성능 벤치탑 DC 전자부하로 8가지 시험 모드(CC/CV/CR/CP/CV+CC/CV+CR(CR-LED)/CR+CC/CP+CC)를 지원합니다. LED 시뮬레이션, OCP/OPP/OVP, 부하 효과, 단락 시뮬레이션, 동적 스캐닝, 시간 측정, 임피던스 시뮬레이션 등 다기능을 갖춰 산업 전원, 휴대용 전원, 전자 부품, 급속 충전 어댑터의 성능·에이징 시험에 폭넓게 활용됩니다.

견적 문의 이메일 문의

응용 분야

중·저전력 전원 시험 — AC/DC, DC/DC 컨버터, LED, 통신 전원
부품 시험 — 자동차 와이어링 하니스, 커넥터, 퓨즈, 릴레이, 중앙 전기 박스
리튬이온, 축전지, 슈퍼커패시터 방전 시험
휴대폰 급속 충전 어댑터, 휴대용 보조 배터리 시험

주요 특징

전압 범위: 80V/150V, 전류 범위: 0-60A
전력 범위: 150W / 300W / 600W
전압·전류·저항·전력 듀얼 레인지
전류 상승/하강 슬루 편집, 전압 루프 응답 속도 조정
전압·전류 샘플링 주파수 최대 500kHz
LED 시뮬레이션 — LED 전원 부하 시험
8가지 시험 모드: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC
부하 효과, 동적 스캐닝, 시간 측정, 방전 시험
SEQ, 자동 시험, 임피던스·단락 시뮬레이션

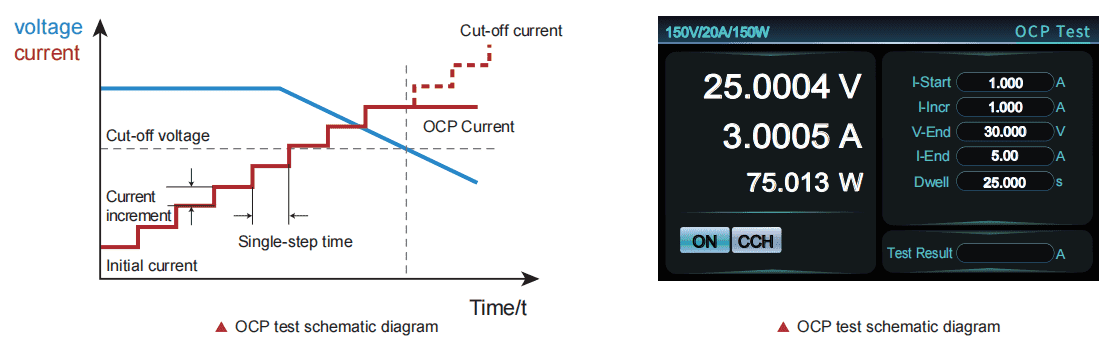

OCP/OVP/OPP 시험 모드
CC/CV/CR/CP 동적 시험

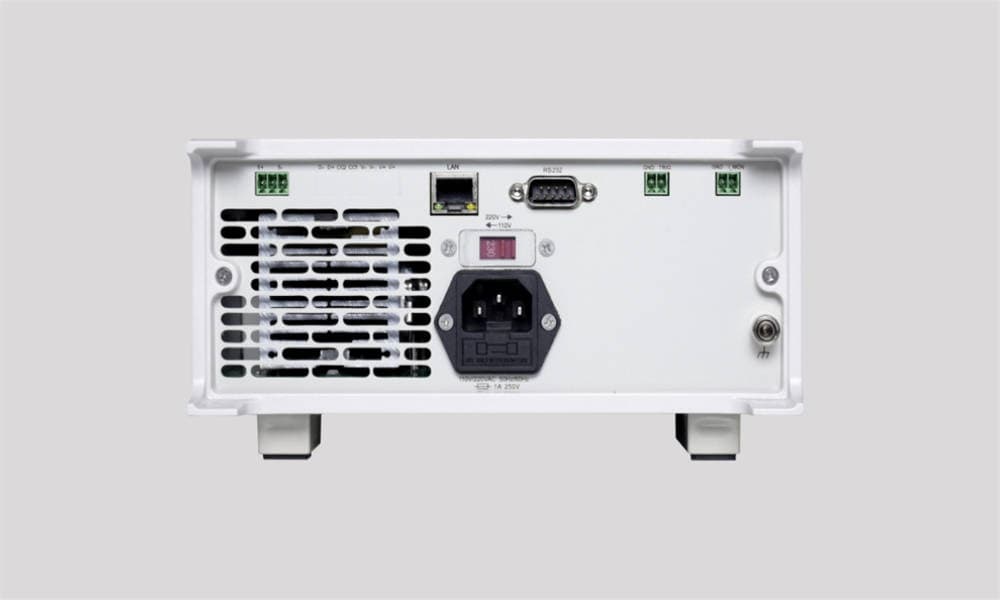

LAN/RS232 통신 제어

기능 및 장점

다양한 동작 모드 선택

기본 CC/CV/CP/CR 외에 CV+CC, CR+CC, CV+CR, CP+CC 조합 모드를 지원해 실제 시험 중 부하 특성 변화에 대응합니다. CR+CC는 전원 기동 시험에 적합해 기동 과전류 보호를 방지하고, CV+CR은 Von 설정 응용을 대체, CV+CC는 배터리 충전 동작 모드 전환을 시뮬레이션합니다.

LED 시뮬레이션 기능

LED 구동 전원은 정전류 소스로, 출력 전류는 안정적이고 LED 정격 전류를 초과하면 안 됩니다(LED 노화 가속 방지). LED는 저항 Rd + 전압 소스 Vf 직렬 연결과 등가이며, 동작점(V0, I0)의 I-V 곡선 접선이 실제 LED 비선형 I-V 곡선과 같습니다. N62100은 LED 시뮬레이션 기능을 지원하며, LED 정격 전류·동작 전압·저항 계수를 설정해 LED 부하 특성을 시뮬레이션합니다.
