응용 분야
- 중전력 전원공급장치, 배터리 팩, 전동 공구, BMS, 슈퍼커패시터 등
주요 특징
- 전력 범위: 0-600W / 0-1200W / 0-1800W
- 전압 범위: 0-60V / 0-150V / 0-600V
- 전류 범위: 0-50A / 0-100A / 0-150A
- 동작 모드: CC, CV, CP, CR
- 하드웨어 기반 안정적인 CR/CP 기능

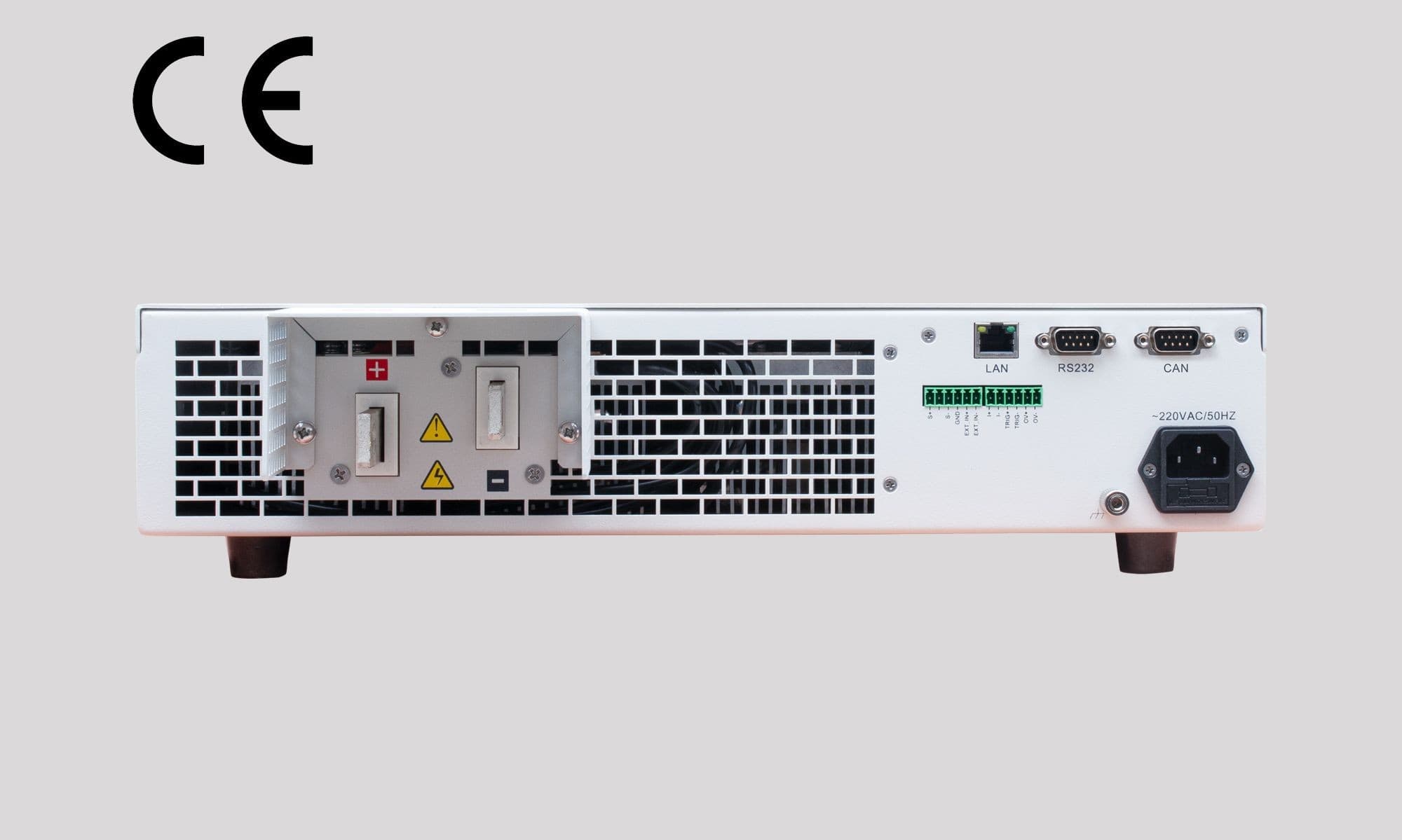

- LAN/RS232/CAN 통신 + SCPI 명령
- 프로그래머블 시퀀스 시험(SEQ) — 100조, 파일당 50스텝
- Von/Voff 편집
- 내장 ESR 시험 (옵션)
- 표준 19인치 2U — 랙 설치 가능
- 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링, 원격/로컬 트리거
- 단락 시뮬레이션
- 충방전 시험, OCP 시험 지원
기능 및 장점
조정 가능한 CV 루프 피드백 속도
다양한 전력 응용에서 서로 다른 전압 응답 속도가 요구됩니다. 전자부하의 응답 속도가 전원과 맞지 않으면 파라미터 변동, 측정 정확도 저하, 심지어 수치 진동과 시험 실패를 야기합니다. N6200은 LCD와 응용 소프트웨어 모두에서 고/중/저 3단계 전압 응답 속도를 제공해 다양한 전원에 대응합니다. 시험 효율을 높이면서 장비·시간·비용을 함께 절감합니다.
등가 직렬 저항(ESR) 시험 (옵션)
ESR은 배터리·슈퍼커패시터의 핵심 파라미터입니다. N6200 시리즈는 다양한 측정 표준을 지원하는 전문 ESR 측정 기능을 제공하며, 정확하고 반복 안정적인 결과를 보장합니다. CC 모드에서 DUT로부터 전류를 흡수하면서 NGI 내부 저항 센싱 회로가 DUT의 전압 강하를 정확히 포착해 ESR 값을 계산합니다.

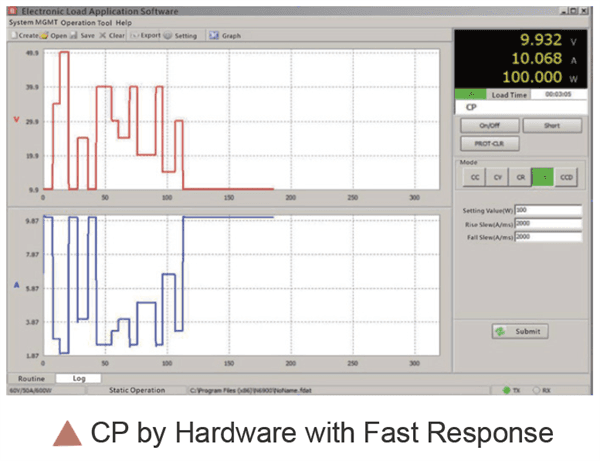

하드웨어 기반 CR/CP 기능

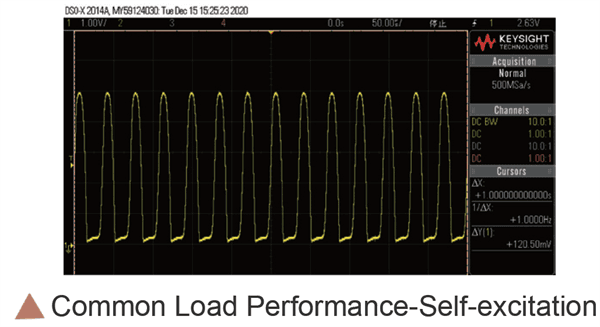

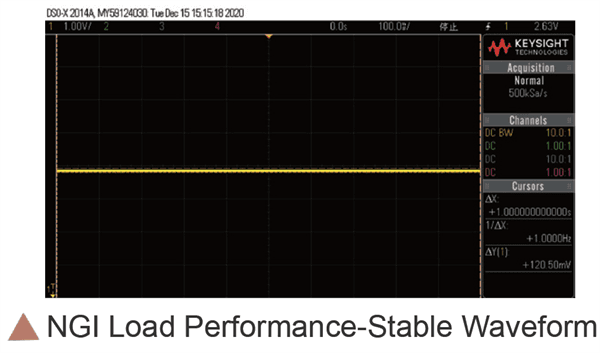

NGI CP 회로는 빠른 응답과 높은 정확도를 자랑합니다. 소프트웨어 기반 CP 대비 더 안정적이고 신뢰성이 높으며, 전압 트랜지언트로 인한 전력 피크나 자기여진을 일으키지 않습니다. NGI CR 회로는 제어 루프의 속도와 안정성을 개선하고 자기여진을 방지하며, 소프트웨어 계산 없이 동작합니다.
