응용 분야
- 중·저전력 전원공급장치 시험 — AC/DC, DC/DC 컨버터, LED, 통신 전원
- 소비자 가전 시험 — 모바일 급속 충전 어댑터, 모바일 디바이스
- 자동차 부품 시험 — 와이어링 하니스, 커넥터, 퓨즈, 릴레이, 중앙 전기 박스
- 에너지 저장 디바이스 방전 시험 — 리튬이온, 납축전지, 슈퍼커패시터
주요 특징
- 전력 사양: 150W/4CH, 300W/2CH
- 2U 높이 + 하프 19인치 섀시에 4채널 통합 — 채널 간 병렬 연결 지원
- LED 시뮬레이션 기능 — LED 전원공급장치 실부하 시험
- CC, CV, CR, CP 동적 시험 — CC 동적 최대 30kHz
- 전압·전류·저항·전력 듀얼 레인지 — 광범위한 측정
- SEQ 시험, 자동 시험, Von/Voff, 단락 시뮬레이션, 리플 측정
- OCP/OVP/OPP 시험, 부하 효과 시험
- USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC 4.0+/PE+/PE+2.0/FCP/SCP/AFC/VOOC 프로토콜 지원
- CC1/CC2 시험, D+/D- 전압 모니터링, LAN·RS485 통신
- 전류 상승/하강 속도 설정 가능, 전압 루프 응답 속도 조정 가능
기능 및 장점

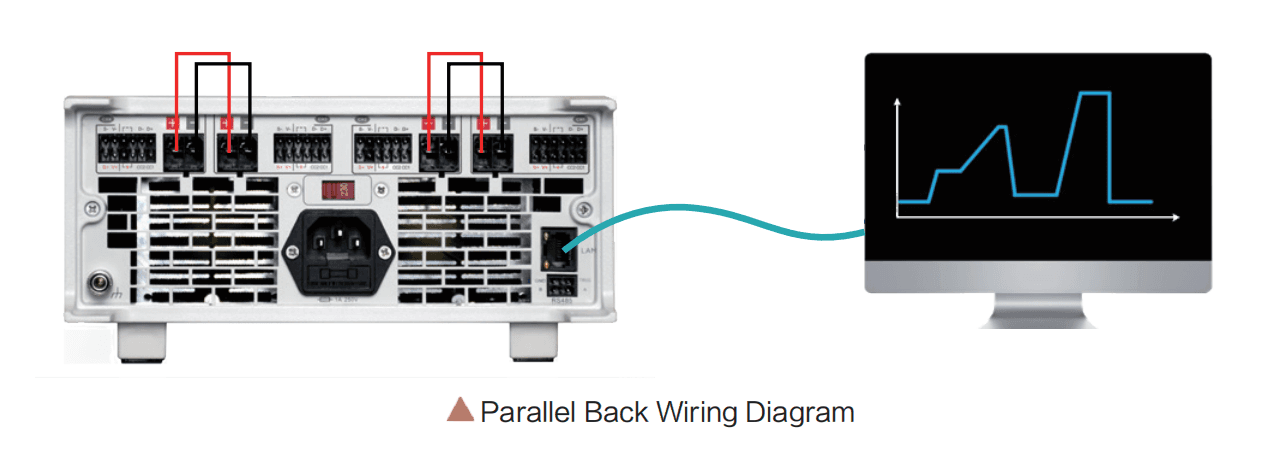

채널 병렬·다전력 조합
N61200 시리즈는 채널 간 병렬 연결을 지원합니다. CH1+CH2, CH3+CH4 등으로 채널을 병렬 연결해 원하는 전류·전력 수준을 자유롭게 구성할 수 있습니다. 병렬 설정과 운영은 PC 소프트웨어 또는 디바이스 인터페이스에서 손쉽게 처리됩니다.
다양한 동작 모드
기본 4모드(CC, CV, CP, CR)와 CV+CC, CR+CC, CV+CR, CP+CC 4개 조합 모드를 지원합니다. CR+CC는 전원 기동 시험에 적합하고(과전류 보호 방지), CV+CR은 Von 기능 대체, CV+CC는 배터리 충전의 동작 모드 전환을 시뮬레이션합니다.
LED 라이트 시뮬레이션 — LED 구동 전원 시험
LED 등가 회로는 저항 Rd + 전압 소스 Vf 직렬 연결로, I-V 곡선이 동작점(Vo, Io)에서 실제 LED의 비선형 I-V 곡선 접선과 같습니다. LED는 비선형 I-V 특성을 가지므로 일반 CR/CV 모드는 LED 전원 시험에 부적합 — 더 정교한 부하 모델이 필요합니다. LED 모드에서는 LED 정격 출력 전류, LED 동작 전압, 저항 계수 3가지를 설정해 실제 LED 부하 조건을 시뮬레이션합니다.
OCP(과전류 보호) 시험
OCP 시험에서 N61200은 CC 모드로 부하를 걸고 DUT 전압이 종료 전압보다 낮은지 확인합니다. 낮으면 현재 부하 전류를 시험 결과로 기록하고 입력을 차단해 시험을 종료합니다. 그렇지 않으면 종료 전압 이하 또는 최대 부하 전류 도달까지 부하 전류를 계속 증가시킵니다.

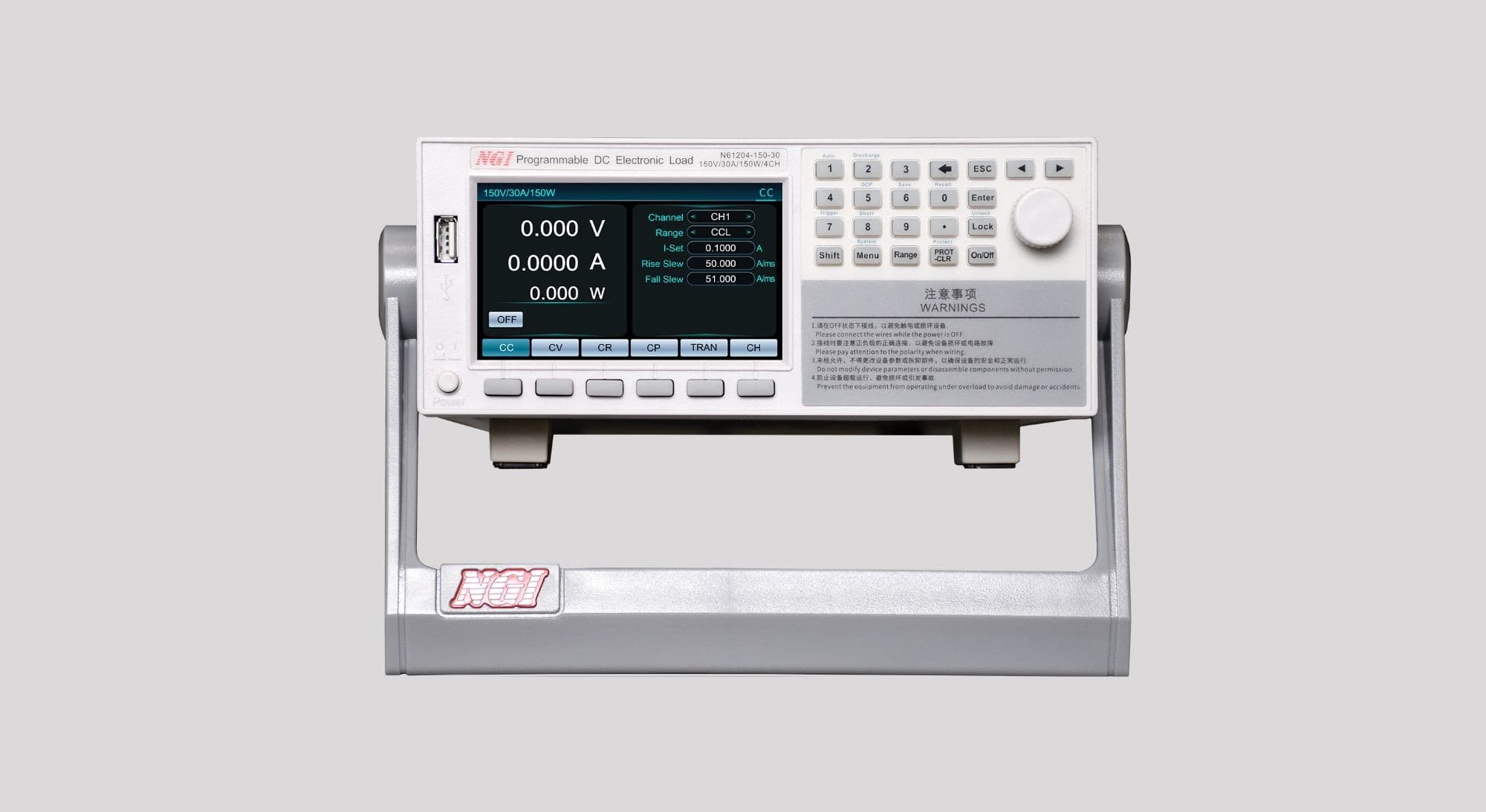

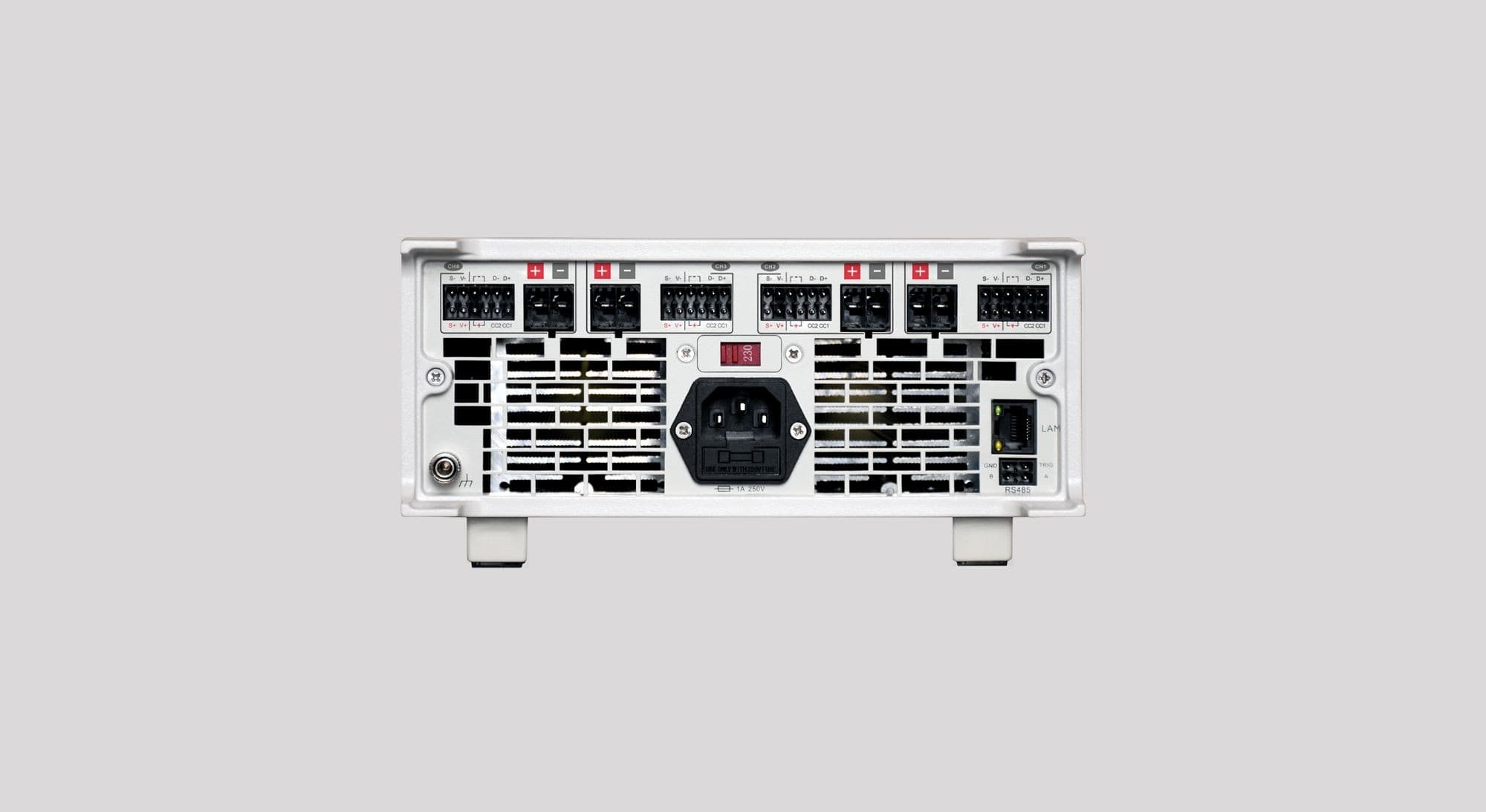

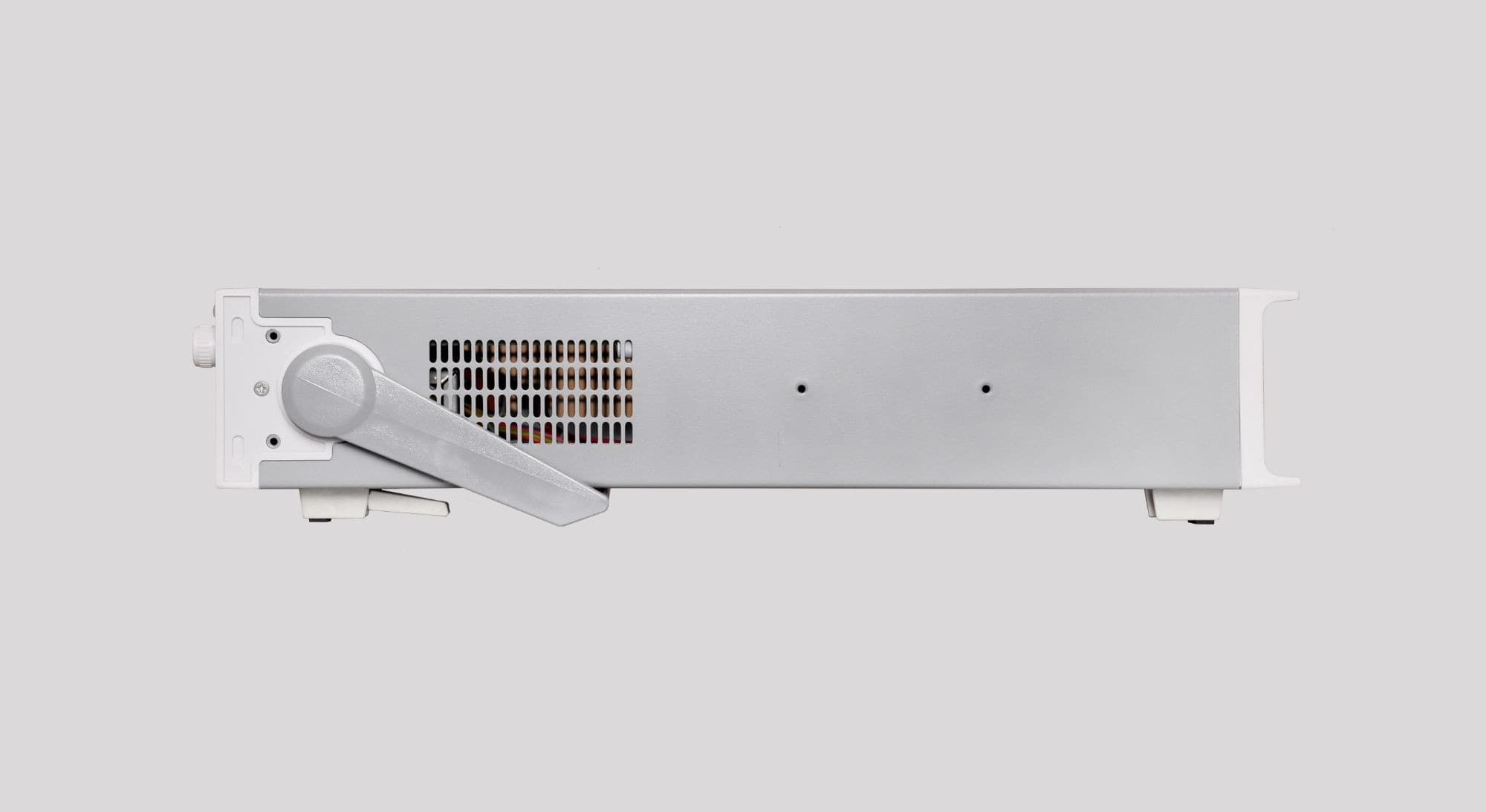

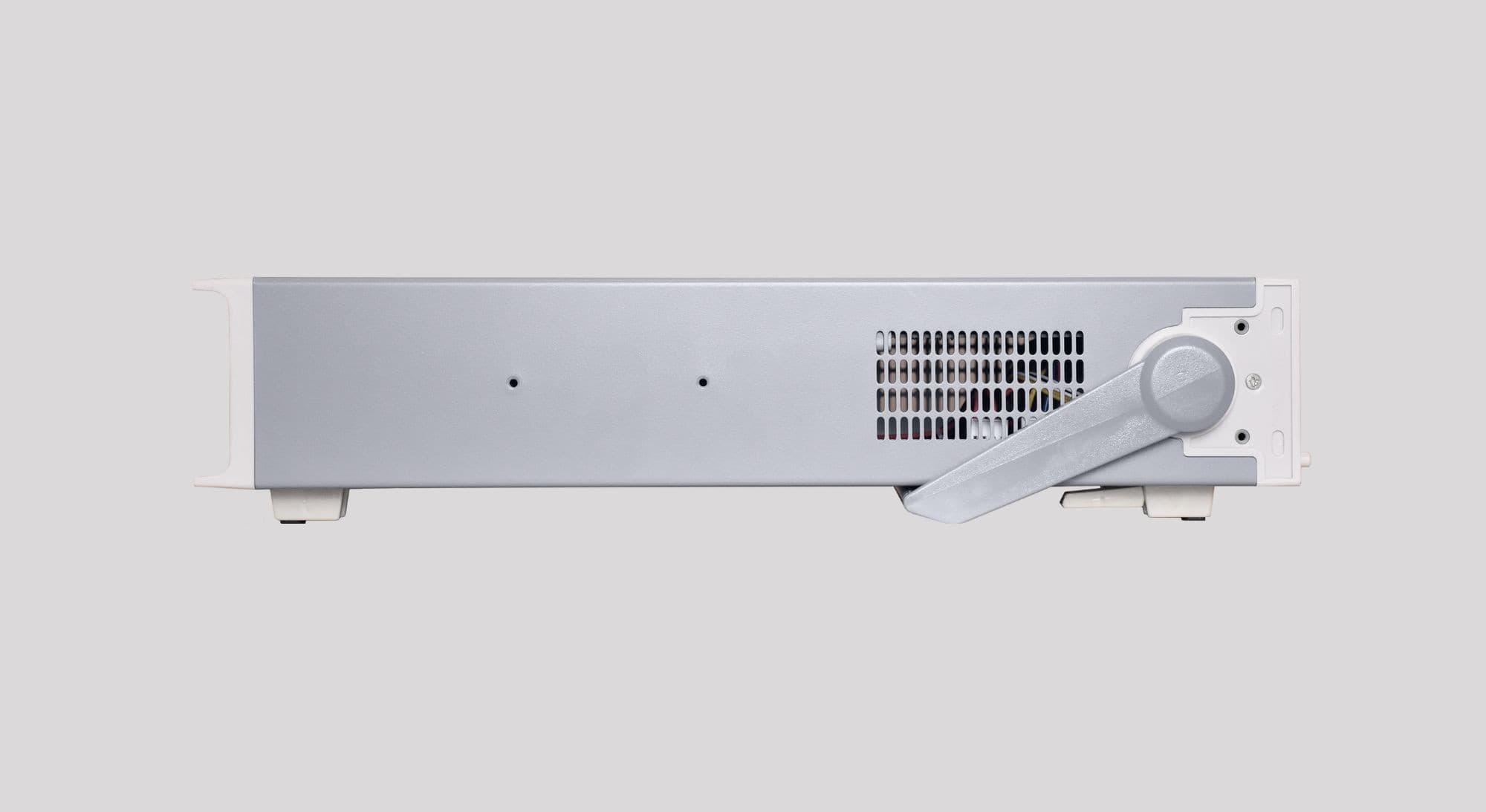

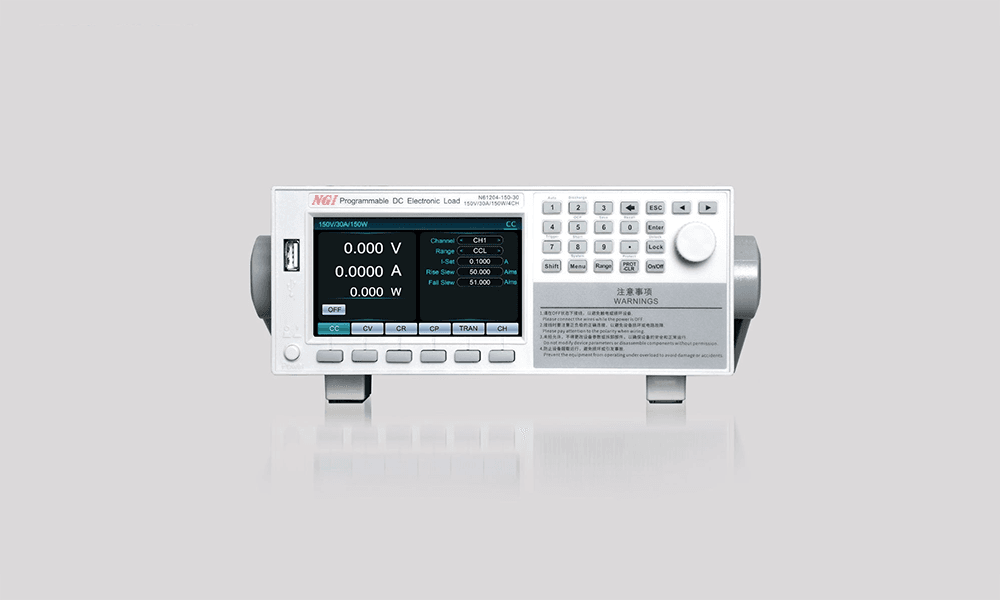

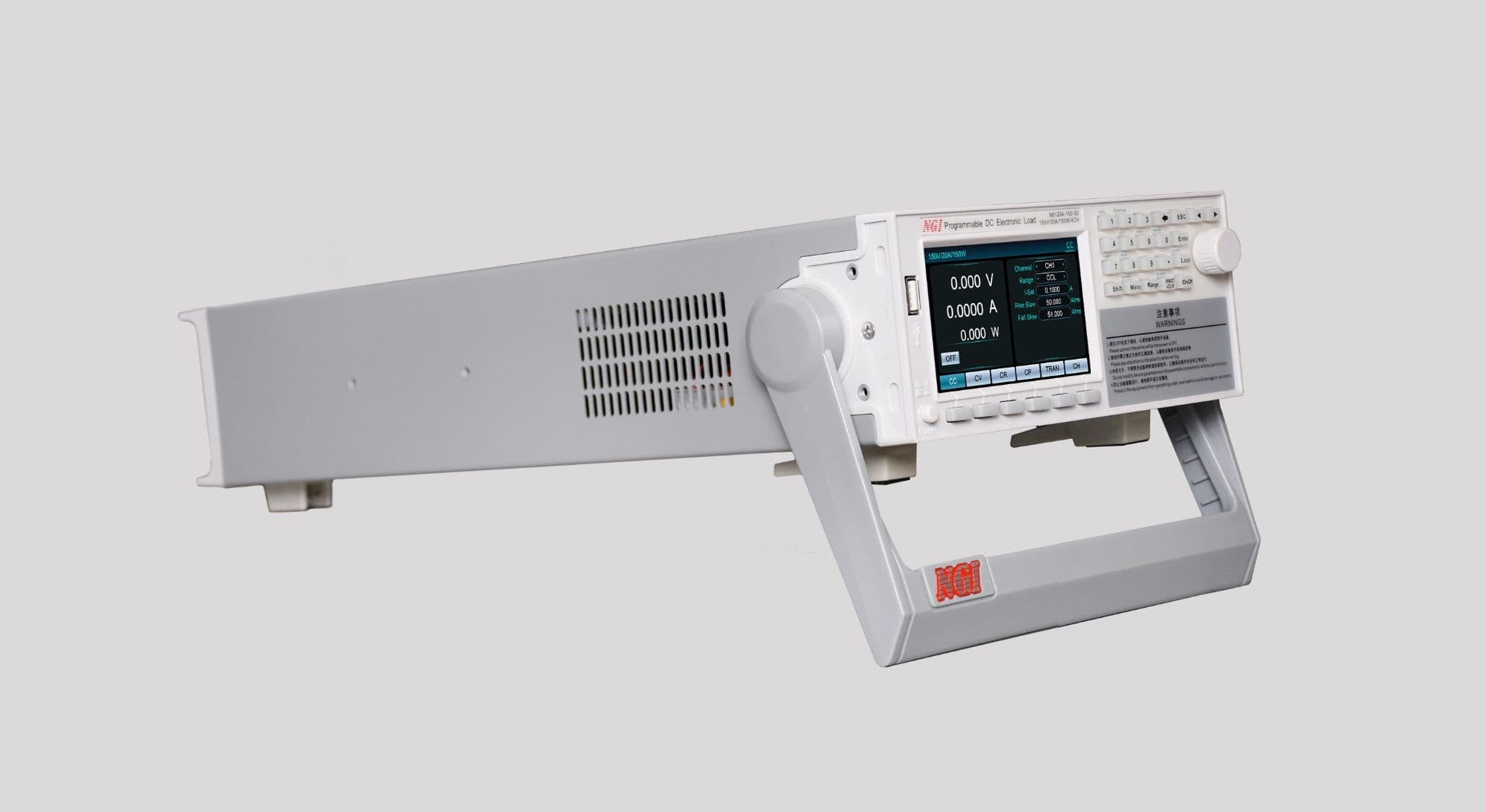

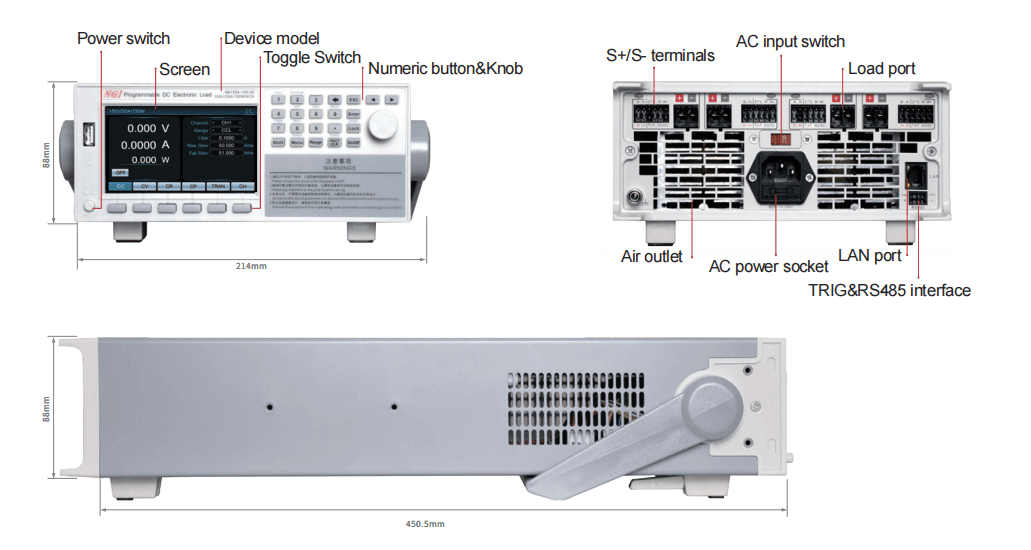

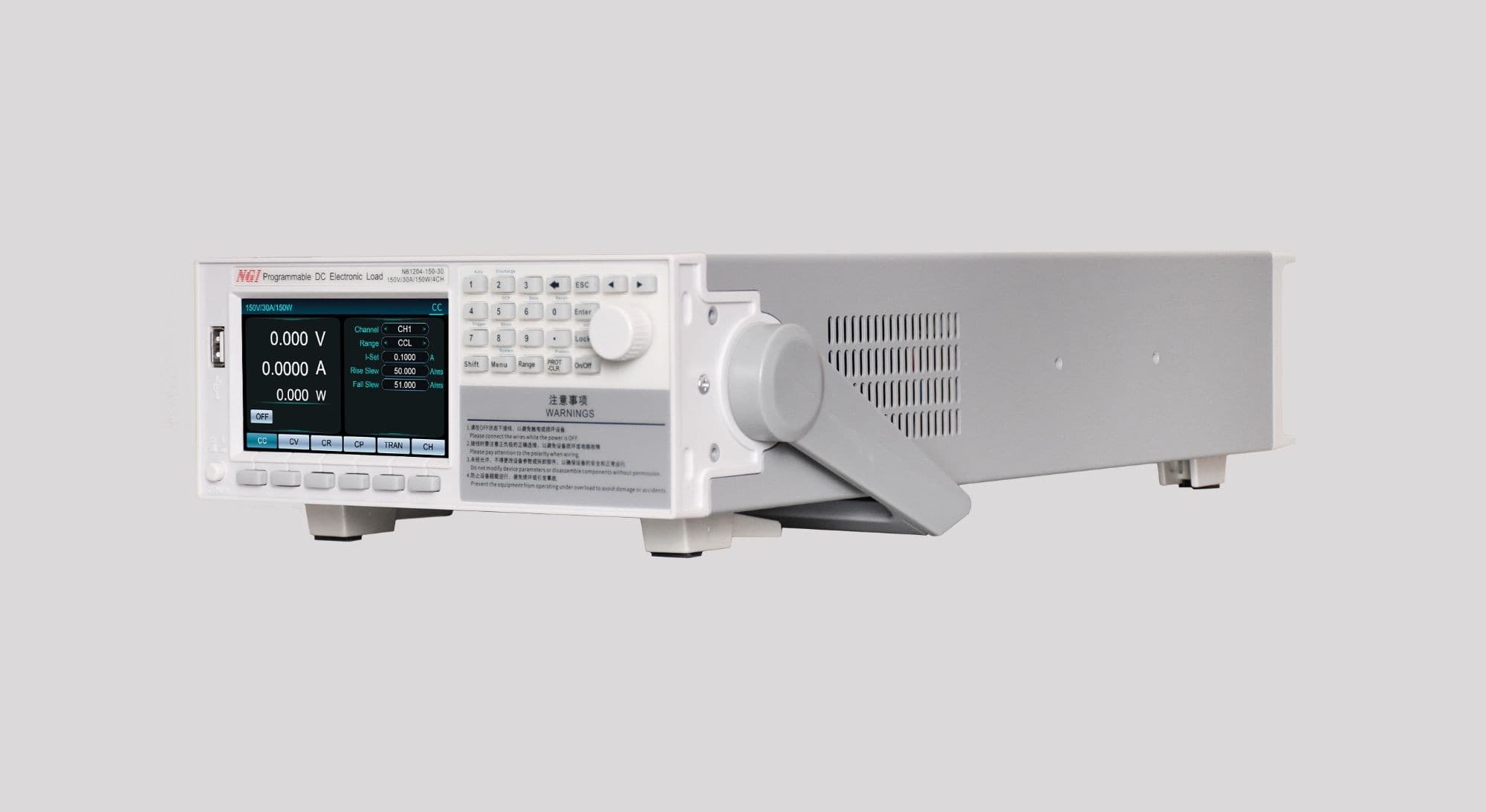

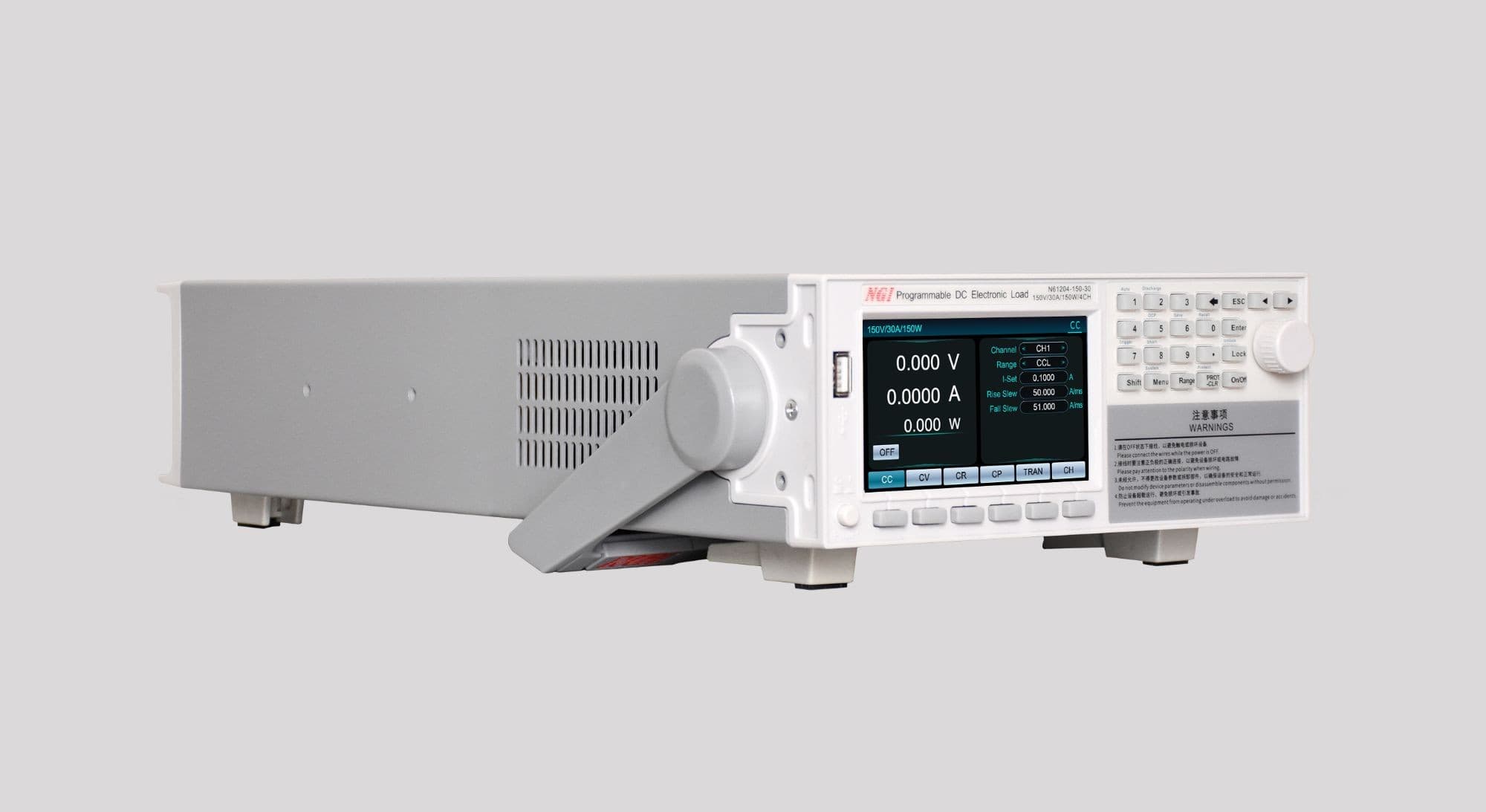

제품 외형
