8채널 양방향 배터리 시뮬레이터
N83580은 저전력·고정밀·다채널을 갖춘 프로그래머블 배터리 시뮬레이터입니다. 듀얼 쿼드런트 설계로 충방전 전류를 모두 처리해 BMS 시험 요구를 충족하며, 단일 장비 최대 8채널을 지원해 4-스테이션 시험과 소비자 가전 ATE 시험에 적합합니다. 채널별 전압·전류는 응용 소프트웨어에서 설정 가능하고, Power 모드, Charge 모드, 배터리 시뮬레이션, 내부 저항 시뮬레이션, SOC 시뮬레이션, fault 시뮬레이션 등 다양한 시험 기능을 제공합니다. 직관적 SW로 다채널·다파라미터·복잡한 시험 환경 요구를 충족하며, 일괄 운영·채널별 데이터/곡선 표시·데이터 분석·리포트 기능을 지원합니다.
응용 분야
- 신에너지 자동차, UAV, ESS의 BMS/CMS 시험
- 배터리 정비 장비 시험
- 휴대용 소비자 가전 (모바일·블루투스 이어폰 등)의 R&D·양산
- 전동 공구 양산 시험 (전동 스크루드라이버 등)
주요 특징
- 전압 범위: 0~5V / 0~6V / 0~15V
- 전류 범위: -1~1A / -2~2A / -3~3A / -5~5A
- 전압 정확도 0.01% + 1mV
- nA급 전류 측정
- 전압 리플 노이즈 2mVrms 수준
- 단일 장비 최대 8채널
- 8채널 고정밀 DVM 측정 — 정확도 0.1mV
- 3개 그룹 배터리 SOC 모델
- 능동/수동 밸런싱 시험 지원

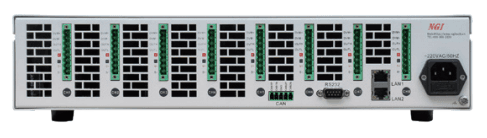

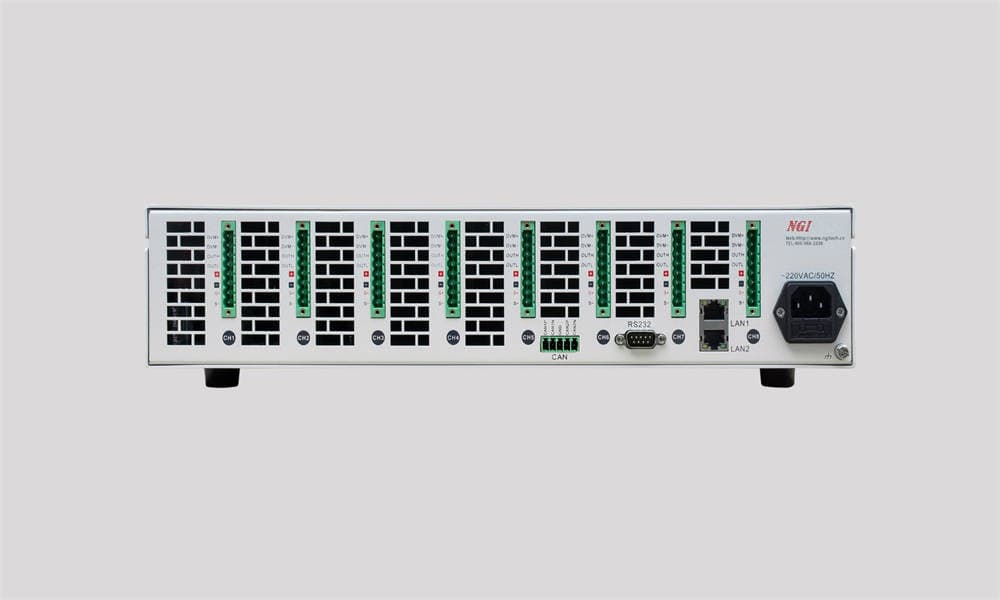

- 듀얼 LAN 포트, RS232, CAN 인터페이스
- 배터리 시뮬레이션, 내부 저항 시뮬레이션, SOC 시뮬레이션, fault 시뮬레이션 등 지원
기능 및 장점

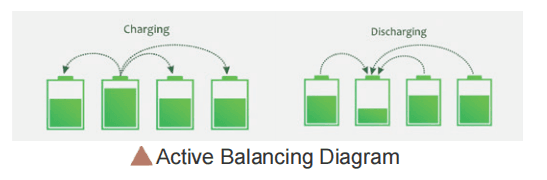

능동/수동 밸런싱 시험
양방향 설계로 채널마다 전류 입출력 방향을 독립 제어할 수 있습니다. 사용자가 배터리 충방전 모델을 커스터마이징할 수 있어, BMS 능동/수동 밸런싱 시험 요구를 완벽히 충족합니다.
초고정밀 — 정전류 소비 시험 지원
N83580은 고정밀 배터리 시뮬레이터로, 전류 정확도가 100nA에 달합니다. DMM 측정 전류값과 N83580 리드백 전류값의 편차가 100nA 이내로 매우 작아, DUT에 전원을 공급하면서 대기 상태의 정전류 소비를 시각적으로 측정해 불량품을 선별할 수 있습니다.
고정밀 DVM 측정
N83580은 배터리 시뮬레이터 기능 외에 기본 회로 측정 기능도 제공합니다. 8채널 고정밀 DVM 디지털 전압계가 회로 내 TP 포인트 전압을 직접 측정하며, 듀얼 레인지 ±5V/±30V, 5½ 디지트 분해능, 측정 정확도 0.1mV를 제공합니다.
초고집적 + 내장 fault 시뮬레이션

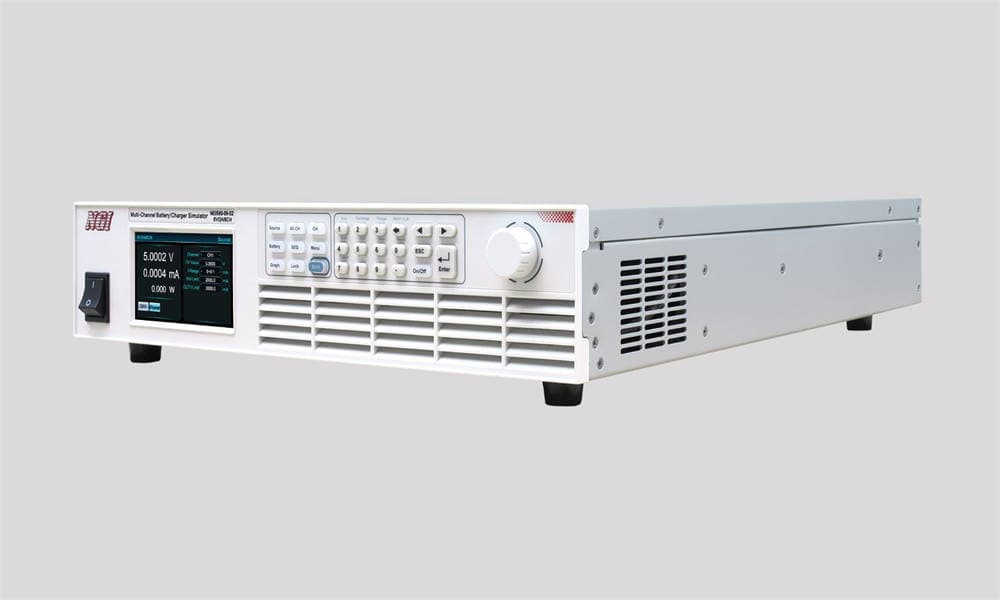

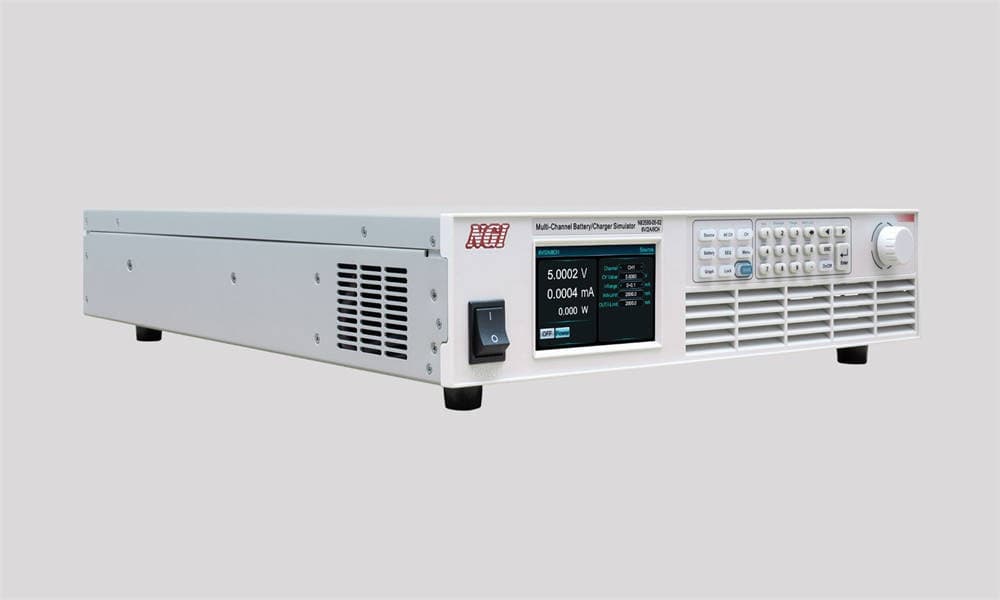

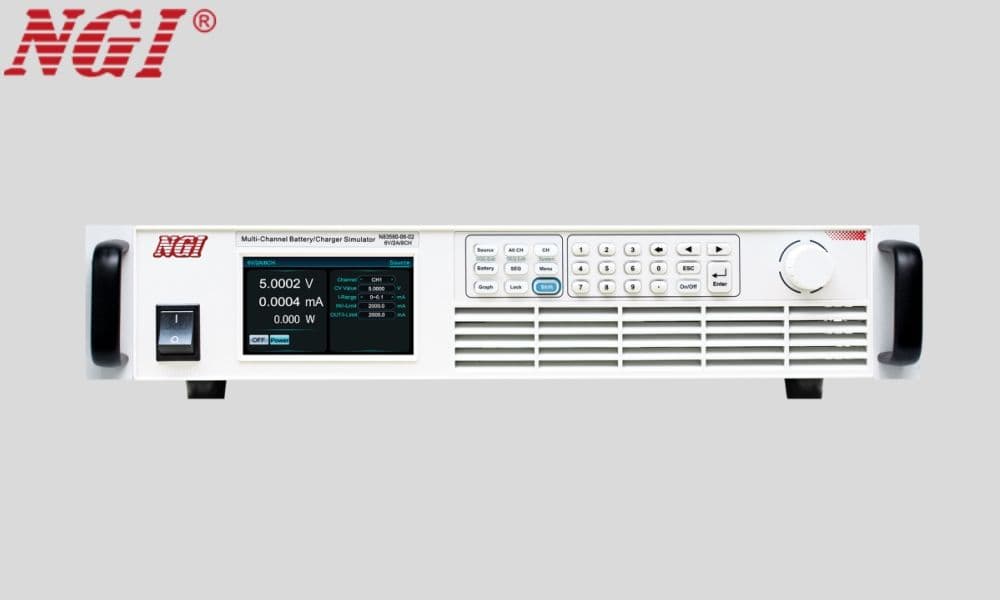

N83580은 19인치 2U 섀시에 8채널을 통합했습니다. 채널마다 정·부극 단락, 개회로, 역극성을 내장형으로 갖춰 전면 패널 또는 PC에서 직접 제어 가능합니다. 외부 부품 없이 배터리 fault 시뮬레이션이 가능해 사용자의 비용과 공간을 함께 절약합니다.
다양한 사양의 BMS 칩 시험에 적합

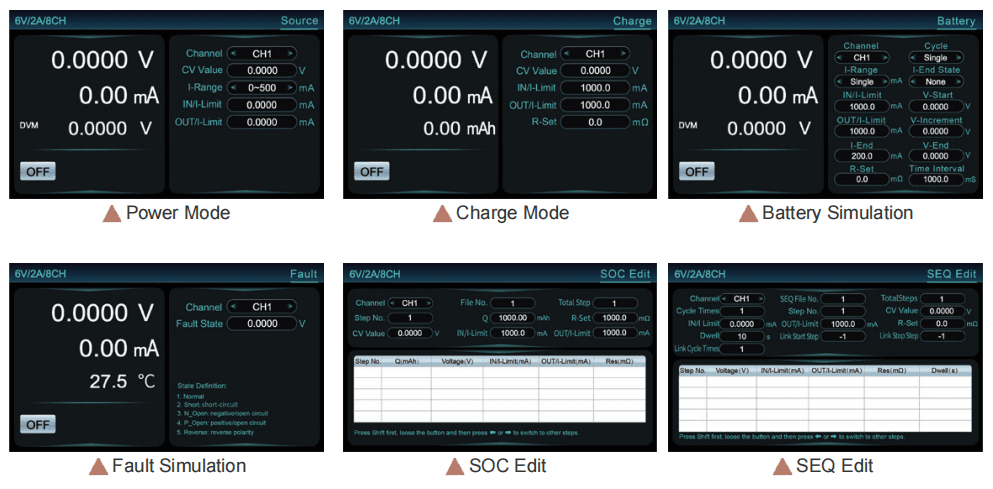

Power 모드, Charge 모드, 배터리 시뮬레이션, SOC 시험, SEQ 편집, fault 시뮬레이션 등 다양한 기능을 지원하며, 3개 그룹 배터리 SOC 모델을 내장해 실제 방전 특성을 사실적으로 시뮬레이션합니다. 한 대로 여러 용도를 소화하고, 다양한 사양의 BMS 칩 시험에 모두 적용 가능합니다. 정전류 소비 시험, 임의 사양의 배터리 모델 생성, 강력한 보호 기능 — 배터리 안전 위험 없이 시험을 진행할 수 있습니다.
