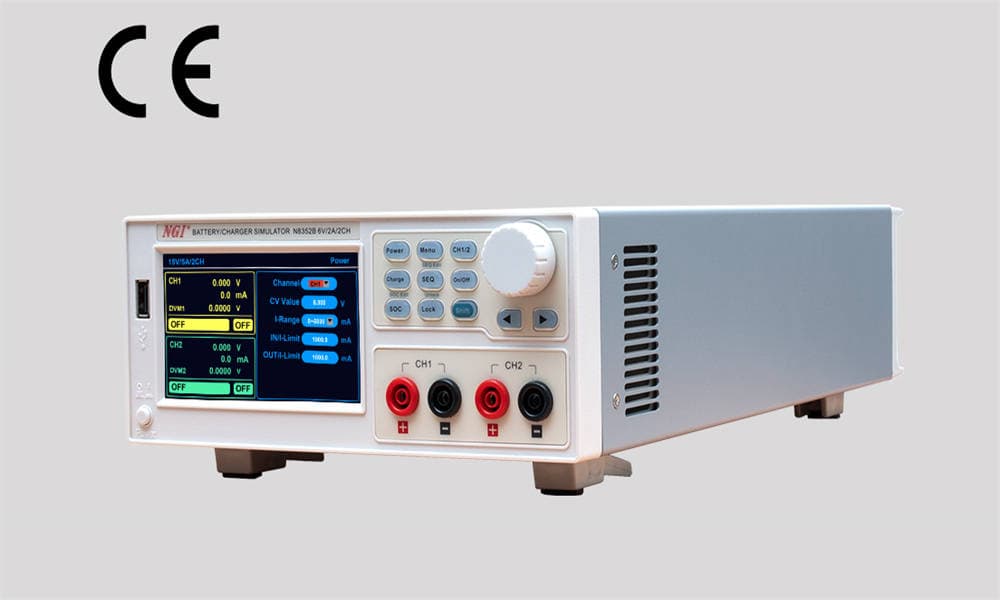

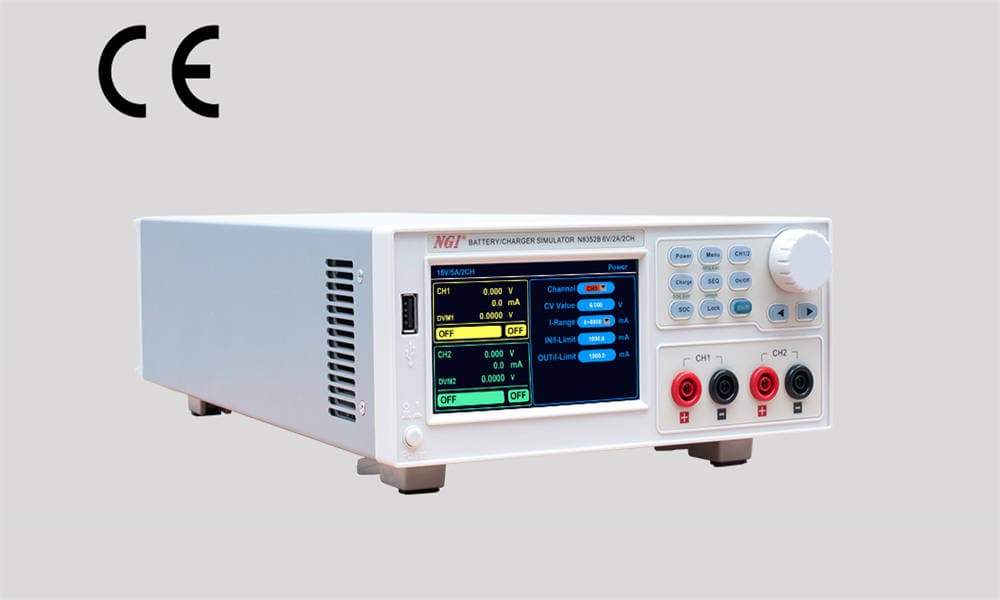

양방향 고정밀 배터리 시뮬레이터 (2채널)
N8352 시리즈는 휴대용 배터리 구동 제품(블루투스 헤드셋, 모바일, AR/VR 스마트 단말, 전동 공구 등)의 R&D·시험을 위해 특별히 설계되었습니다. 양방향 전류 흐름으로 전원공급장치 또는 부하로 자유롭게 동작합니다. 터치스크린과 직관적 UI로 사용이 편리하고, 출력 특성은 실제 배터리에 견줄 만합니다 — 빠른 동적 응답, 전압 상승·하강 시 오버슈트 없음, 안정된 파형. μA급 전류 정확도로 정전류 소비 측정도 지원합니다. 4.3인치 터치스크린과 2채널 DVM이 내장되어 있어 소비자 가전 시험에 폭넓게 활용됩니다.
응용 분야
- 배터리 보호회로 시험
- 배터리 정비 장비 시험
- 휴대용 소비자 가전 (모바일·블루투스 이어폰 등)의 R&D·양산
- 전동 공구(전동 스크루드라이버 등) 양산 시험
주요 특징
- 전압 범위: 0-6V / 0-15V / 0-20V
- 전류 범위: -1~1A / -2~2A / -3~3A / -5~5A
- 전압 리플 노이즈 2mVrms 수준

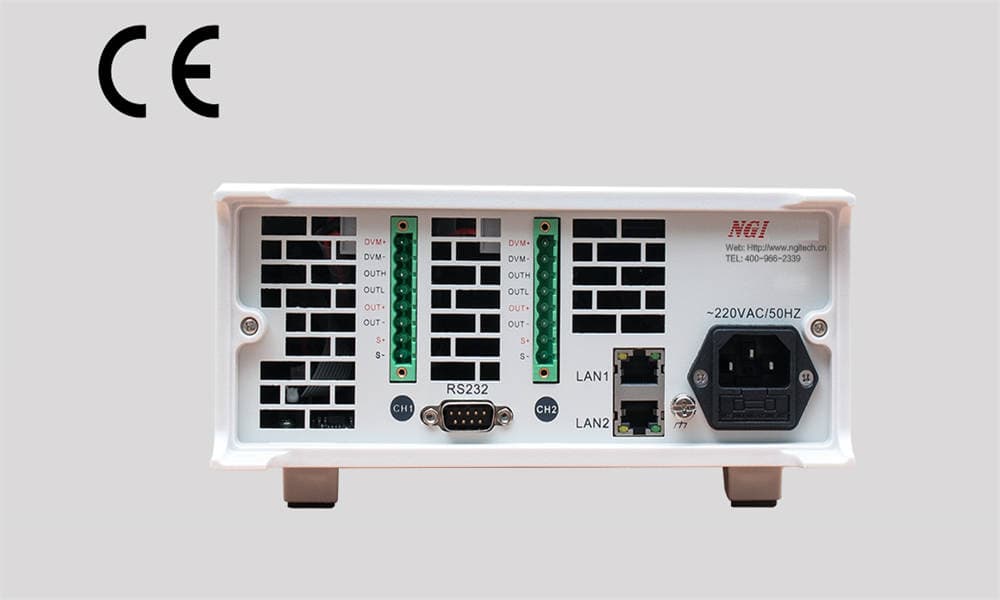

- 듀얼 LAN 포트, RS232 인터페이스
- 전압 정확도 0.01% + 1mV
- μA급 전류 측정
- 초고속 동적 응답 — 오버슈트 없음
- 내장 2채널 고정밀 DVM 측정

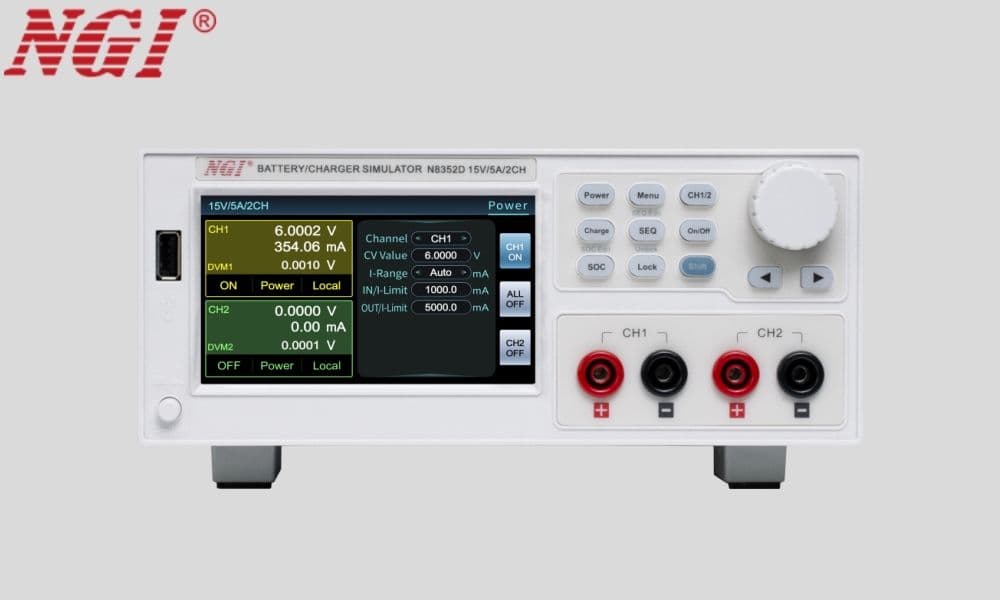

- 고해상도 터치스크린
기능 및 장점
Power 모드
듀얼 채널 전원공급장치로서 출력 전압과 전류 제한값을 직접 설정할 수 있습니다. 다양한 전류 범위를 제공해 출력·측정 정확도를 끌어올립니다.
배터리 시뮬레이션
듀얼 채널이 각각 초기 전압·내부 저항·배터리 용량 등을 독립 설정하고 실시간 리드백할 수 있습니다. 실제 배터리의 파라미터 제어 어려움을 해결하고, 시험 효율을 크게 끌어올립니다.
Fault 시뮬레이션
정극·부극 개회로, 역극성 연결, 단락 등 다양한 fault 상태를 시뮬레이션합니다. 양방향 전류 흐름으로 전원·부하 모두로 동작하며, 출력 단자 스위치 모듈이 닫힘 상태에서 외부 회로와 물리적으로 차단됩니다.
가변 출력 임피던스 — 배터리 내부 저항 시뮬레이션
N8352는 배터리 내부 저항 시뮬레이션 기능을 지원해 저항값을 프로그래밍할 수 있습니다. 0-20Ω 범위에서 실제 배터리의 내부 저항 특성과 일치하는 변화 그래프를 에뮬레이션합니다.

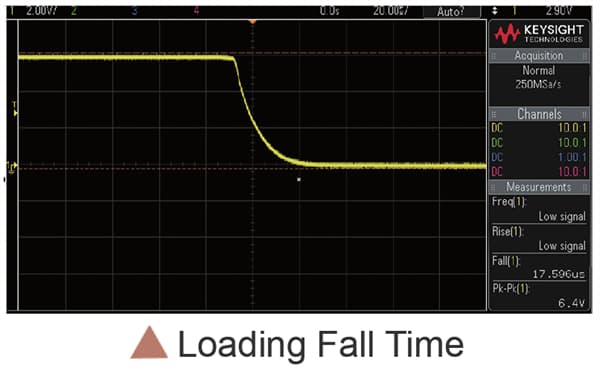

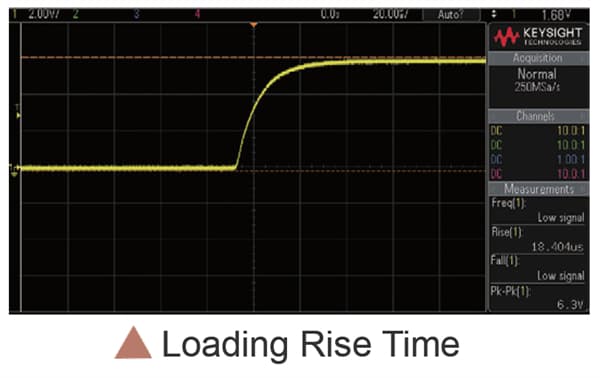

초고속 트랜지언트 응답 — 오버슈트 없음
무부하·부하 조건 모두에서 전압 변화 시 오버슈트가 없어 과충전·과방전으로 인한 DUT 손상을 방지합니다. 제품 품질에 미치는 부정적 영향을 차단해, 까다로운 전원 요구가 있는 제품 시험에도 적합합니다.
응용 사례 — 모바일 시험

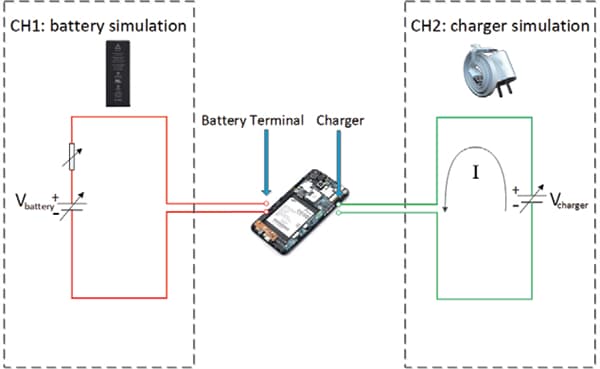

대부분의 소비자 가전, 특히 스마트폰은 리튬이온 배터리로 구동됩니다. 배터리 수명 이슈가 두드러지면서 시험 규격도 엄격해지고 있습니다. 실제 배터리 대비 배터리 시뮬레이터의 장점은 분명합니다 — 배터리 변화 그래프 에뮬레이션으로 시험 주기 단축, 동일 모델 반복 시험으로 데이터 신뢰성 확보. N8352의 두 채널 모두 충방전이 가능해, 한 채널은 모바일 전원 단자, 다른 한 채널은 모바일 배터리 단자로 동시 연결할 수 있습니다. 케이블 변경 없이 충전·방전 성능을 모두 시험할 수 있고, 별도 스위치 없이도 충방전 보호회로 시험을 한 대로 처리해 시험 시스템의 복잡도를 크게 줄이고 안정성·효율을 높입니다.
배터리 시뮬레이션 vs 실제 배터리 — 장점
• 모든 배터리 모델에 대응 / • 정전류 소비 시험 / • 가변 내부 저항 출력 / • 내장 fault 시뮬레이션 / • 시뮬레이션 시작점 자유 설정 / • 강력한 보호 기능 — 배터리 안전 위험 없음
