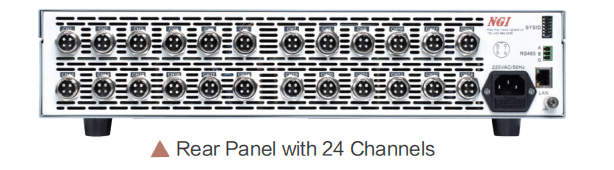

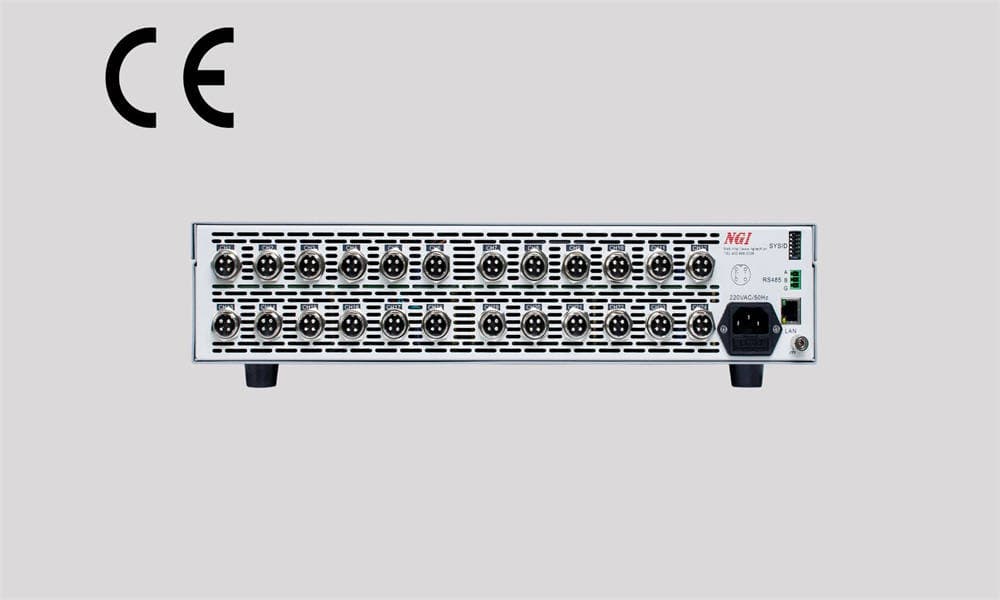

초고집적 — 단일 장비 최대 24채널

N8331 시리즈는 표준 19인치 2U 섀시에 최대 24채널을 통합했습니다. 채널마다 절연되어 있어 한 대로 24개 스테이션을 동시 시험할 수 있고, 사용 장비 수를 크게 줄여 시험 효율을 높입니다.

μA급 전류 측정 — 정전류·보호 파라미터 시험 지원

N8331 시리즈는 높은 정확도와 분해능을 자랑합니다. 전류 분해능 0.1μA, 전압 분해능 100μV. 대기 모드에서도 전자 부품에 μA 단위 전류가 흐르는데, N8331의 초고분해능으로 이 정전류를 정확히 측정할 수 있습니다. 100μV 분해능으로 충방전 보드의 보호 파라미터 시험까지 정밀하게 대응합니다.

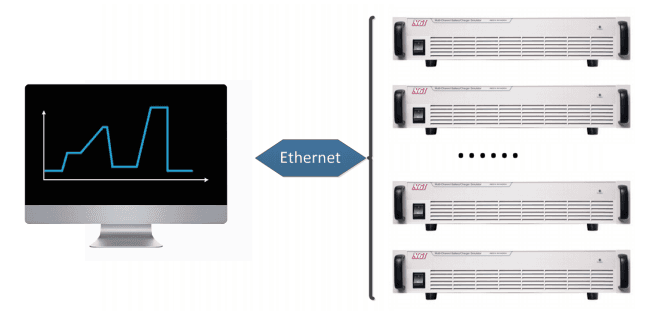

직렬 연결 — 배터리 팩 동작 조건 시뮬레이션

여러 셀 직렬을 시뮬레이션할 때 N8331은 다수 장비의 직렬 연결을 지원합니다. 응용 소프트웨어에서 원격 제어와 자동 시험을 손쉽게 구현할 수 있습니다.

4-와이어 센스 — 정확한 전압 측정 보장

정확한 전압 측정을 위해 4-와이어 방식을 채택했습니다. 두 가닥은 전압 출력에, 다른 두 가닥은 DUT의 실제 전압을 직접 측정하는 데 사용됩니다. N8331에서 DUT까지의 리드선 저항으로 인한 전압 손실이 4-와이어 센스로 완전히 제거됩니다.

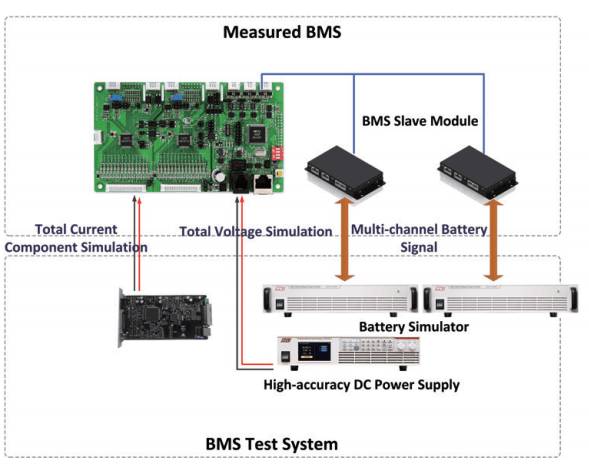

응용 사례 — BMS 시험

BMS(배터리 관리 시스템)는 배터리 팩의 안전 모니터링과 효율적 관리, 사용 효율 향상을 담당하는 핵심 장치입니다. 전기차에서 BMS는 배터리 팩의 충방전을 효과적으로 제어해 주행거리 증가, 수명 연장, 운영 비용 절감, 안전성과 신뢰성 확보에 기여합니다. NGI BMS 시험 플랫폼은 모듈러 설계로, 고정밀 배터리 시뮬레이터·온도 시뮬레이션·충방전 전류 시뮬레이션·고전압 전원·IO 검출·절연 검출·BMS 신호 검출·CAN 통신·SW 제어 시스템 등으로 구성됩니다. 고객 요구에 맞춘 리튬이온 배터리 직렬 커스터마이징 및 데이터 리포트 생성을 지원하며, 고집적·편리·효율 + 확장성을 모두 갖췄습니다.

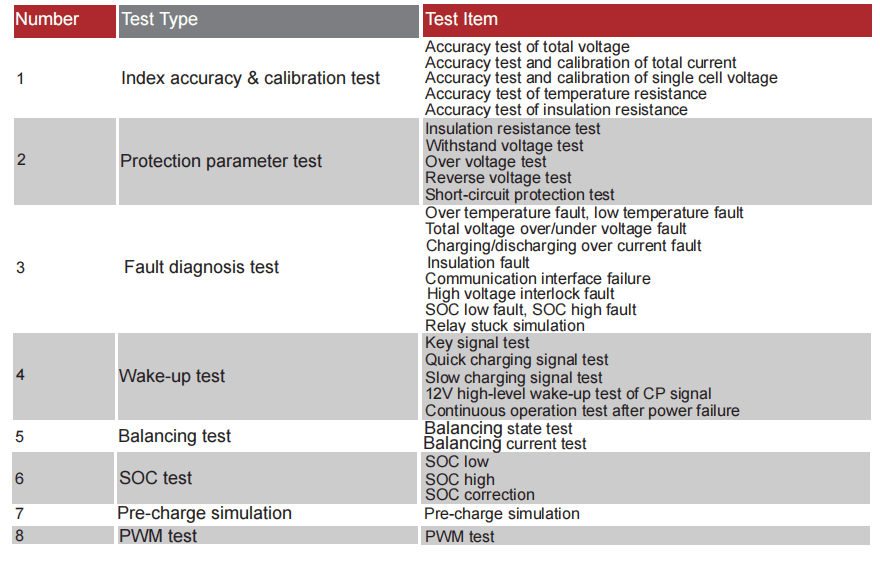

시험 항목
