글로벌 리더를 위한 NGI 고성능 열차단기(TCO) 검증 솔루션

TCO(Thermal Cutoff)란?

TCO(서멀 컷오프, 열차단기·열퓨즈)는 온도 감지 안전 디바이스입니다. 전기 장치에 과열 결함이 발생해 회로 온도가 사전 설정된 보호값에 도달하면, TCO가 즉시 회로를 차단해 사용자와 시스템을 보호합니다.

EV·스마트 그리드·IoT 산업의 빠른 발전과 함께 TCO의 응용 범위는 계속 확대되고 있습니다. 시장 보고서에 따르면 글로벌 TCO 시장은 향후 5년간 두 자릿수 성장률이 예상됩니다.

고객 요구 — 글로벌 톱 TCO 제조사

고객 A는 TCO·서모스탯 등 회로 보호 부품의 글로벌 톱 제조사입니다. 제품은 Haier·BMW·Huawei 같은 톱 브랜드에 광범위하게 채택되어 있습니다.

기술 협의 결과, 고객은 신개발 DC TCO에 대한 인러시 전류(Inrush Current) 시험을 요구했습니다. 기준 표준은 IEC 60691:2023 (GB/T 9816.1-2023)입니다.

표준 요구 사항

• DUT — 정격 전압 ≤ 690V (AC/DC), 정격 전류 ≤ 63A

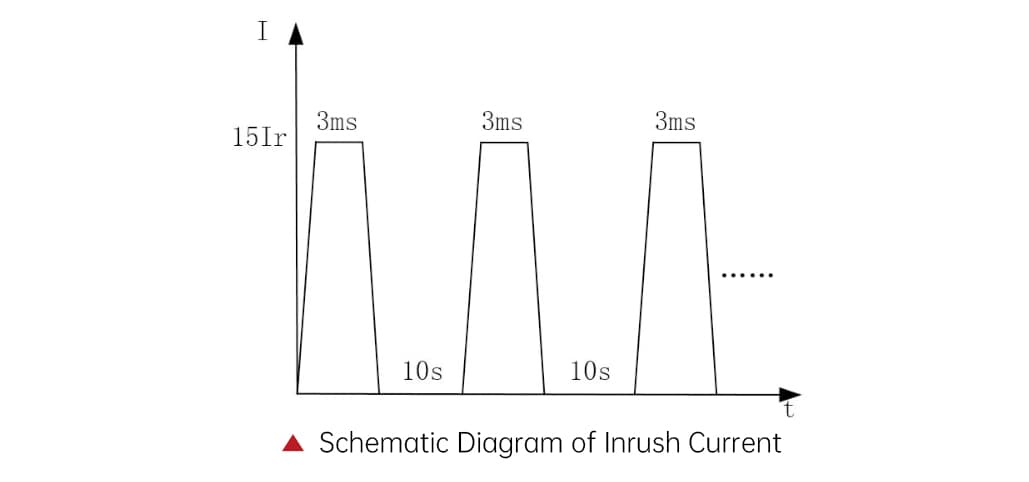

• 전류 펄스 — 폭 3ms, 진폭 정격 전류의 15배(15Ir)
• 사이클 — 10초 간격, 100회 연속 반복
• 합격 기준 — 시험 후 TCO가 동작하지 않고 손상도 없어야 함

NGI 검증 솔루션

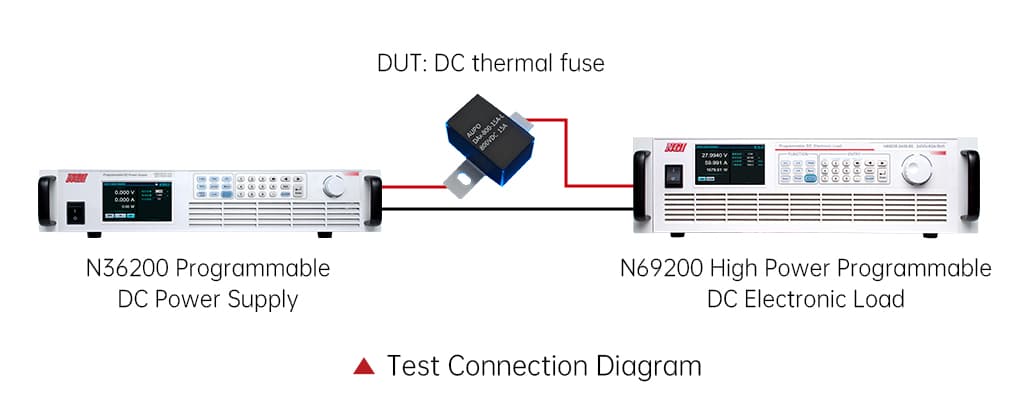

NGI는 N3600 시리즈 고전력 프로그래머블 DC 전원과 N69200 고속 부하를 결합한 인러시 전류 시험 솔루션을 제안. 표준이 요구하는 펄스 폭·진폭·반복도를 모두 충족하는 동시에 측정·기록·자동 판정을 자동화합니다.
